La piastra NPB è stata sviluppata per il fissaggio tra pannelli X-LAM / pannelli in X-LAM o pannelli X-LAM / supporto in calcestruzzo.
Caratteristiche prodotto
Vantaggi
- Ideale per l'uso in edifici in X-LAM.
- Facile da installare
- Può essere utilizzato su supporti in legno e calacestruzzo
- Elevata capacità
Campi di impiego
Applicazioni
- Elemento di supporto: X-LAM, legno, calcestruzzo
- Elemento secondario: X-LAM, legno massiccio, legno lamellare, legno composito
Legno/Legno
X-LAM/Calcestruzzo
Legno/Calcestruzzo
Dati tecnici
|
Codici
|
DB nr.
|
NOBB nr.
|
Dimensioni [mm]
|
Fori
|
|
A
|
B
|
t
|
Ø5
|
Ø14
|
| NPB255 |
1967265 |
54074417 |
214 |
255 |
3 |
93 |
6 |
| NPB255SO |
- |
- |
294 |
255 |
3 |
97 |
6 |
La connessione per il legno può essere applicata anche per la connessione del X-LAM. Le distanze dal bordo devono essere considerate in relazione alla direzione delle fibre.

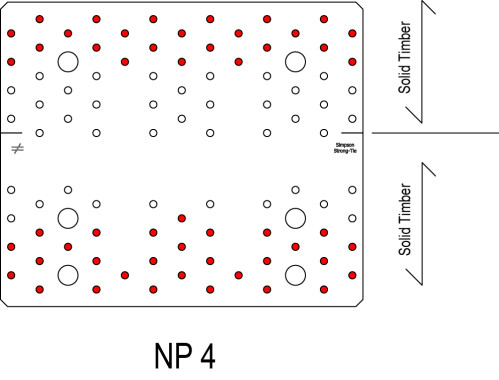

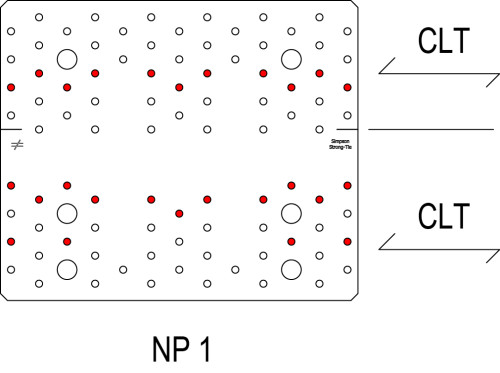

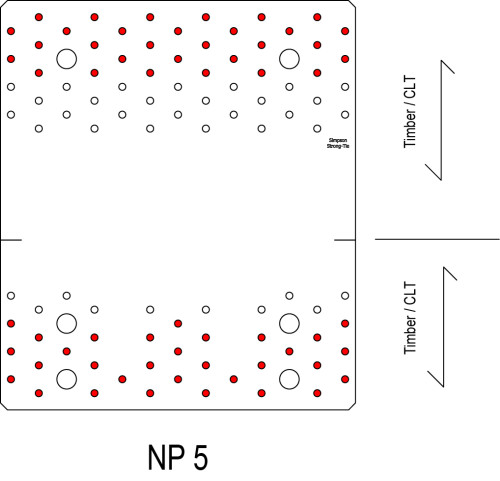

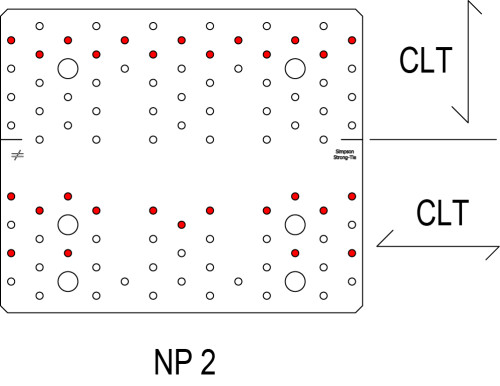

Le schema chiodatura NP 1 a 5 sono descritte nel documento pdf riportato nella sezione di installazione. |
|
Codici
|
Legno/Legno o X-LAM/X-LAM
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R1.k |
R2.k |
|
CNA4.0x50
|
CSA5.0x50
|
CNA4.0x50
|
CSA5.0x50
|
| NPB255 NP 1 |
11 |
15 |
23.9 |
27.6 |
20.8 |
24 |
| NPB255 NP 2 |
13 |
15 |
28.3 |
32.6 |
19.4 |
22.3 |
| NPB255 NP 3 |
30 |
31 |
66.5 |
78.9 |
33.9 |
40.2 |
| NPB255 NP 4 |
24 |
28 |
53.2 |
63.1 |
27.7 |
32.9 |
| NPB255SO NP 5 |
30 |
31 |
66.5 |
78.9 |
25 |
29.7 |
Connessione Legno/Calcestruzzo
La connessione per il legno può essere applicata anche per la connessione del X-LAM. Le distanze dal bordo devono essere considerate in relazione alla direzione delle fibre. Per la connessione al calcestruzzo, è neccessario controllare gli ancoraggi e le distanze.
L'ancoraggio dei bulloni M12 deve essere verificato con le relative distanze.

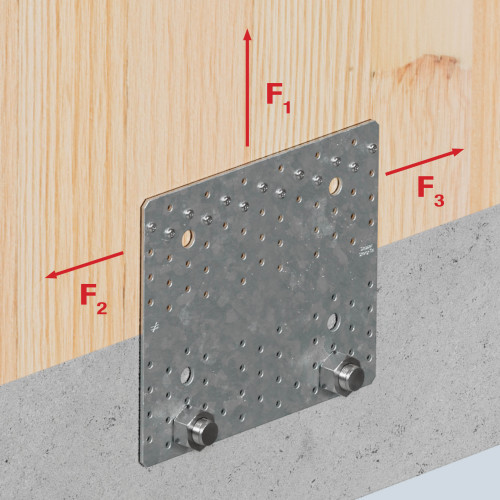

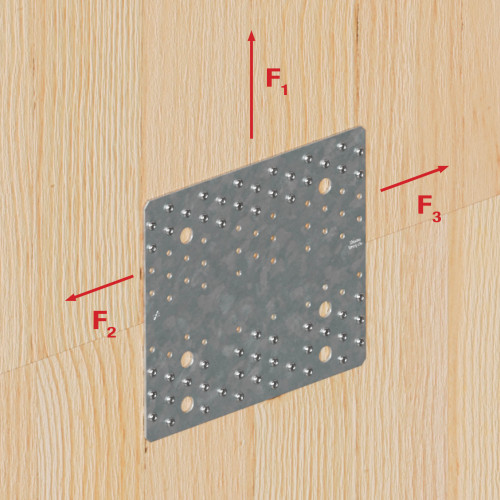

La forza F2 deve essere considerata con il braccio di leva "f", che è riportato nella tabella.

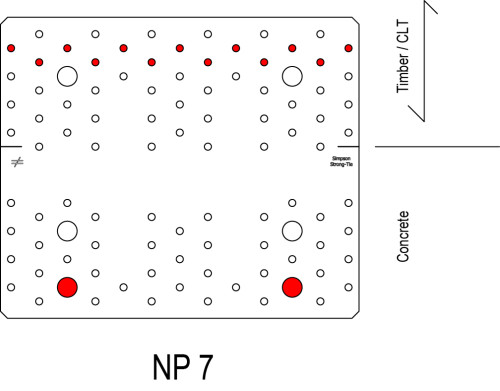

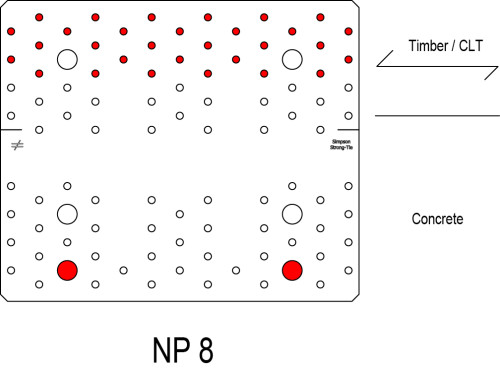

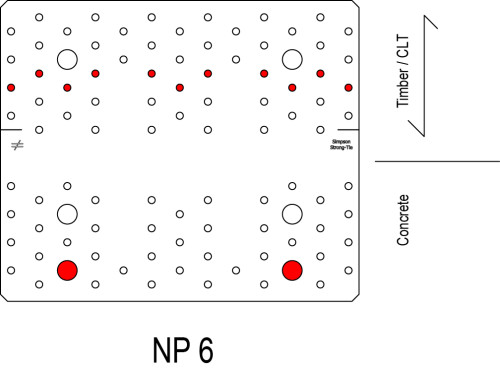

Le schema chiodatura NP 6 a 13 sono descritte nel documento pdf riportato nella sezione di installazione. |
|
Codici
|
Legno o X-LAM/Calcestruzzo
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
f [mm]
|
|
Parte Superiore
|
Parte Inferiore
|
R1.k |
R2.k |
|
CNA4.0x50
|
CSA5.0x50
|
CNA4.0x50
|
CSA5.0x50
|
| NPB255 NP 6 |
11 |
2 |
23.9 |
27.6 |
22.8 |
26.3 |
115 |
| NPB255 NP 7 |
13 |
2 |
min (37,1 /kmod ; 28,9) |
min (37,1 /kmod ; 34,2) |
min (21,1 /kmod ; 19,3) |
min (21,1 /kmod ; 22,9) |
120 |
| NPB255 NP 8 |
30 |
2 |
min (37,1 /kmod ; 66,6) |
min (37,1 /kmod ; 78,9) |
min (27,8 /kmod ; 28,4) |
min (27,8 /kmod ; 33,7) |
70 |
| NPB255 NP 9 |
19 |
2 |
min (37,1 /kmod ; 42,2) |
min (37,1 /kmod ; 50,0) |
min (21,1 /kmod ; 24,0) |
min (21,1 /kmod ; 28,4) |
100 |
| NPB255SO NP 10 |
24 |
2 |
min (37,1 /kmod ; 52,2) |
min (37,1 /kmod ; 60,2) |
22.2 |
25.6 |
120 |
| NPB255SO NP 11 |
26 |
2 |
min (37,1 /kmod ; 56,6) |
min (37,1 /kmod ; 65,3) |
21.5 |
24.8 |
120 |
| NPB255SO NP 12 |
30 |
2 |
min (37,1 /kmod ; 66,6) |
min (37,1 /kmod ; 78,9) |
min (27,8 /kmod ; 21,3) |
min (27,8 /kmod ; 25,2) |
115 |
| NPB255SO NP 13 |
30 |
2 |
min (37,1 /kmod ; 66,6) |
min (37,1 /kmod ; 78,9) |
min (23,2 /kmod ; 25,5) |
min (23,1 /kmod ; 30,2) |
100 |
Capacità caratteristiche - Legno/Legno - Schema chiodatura 1
L'elemento in legno non può ruotare.
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
Legno/Legno - Schema chiodatura 1
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R1.k |
R2.k |
|
CNA4.0x50
|
CSA5.0x50
|
CNA4.0x50
|
CSA5.0x50
|
| NPB255 |
11 |
15 |
23.9 |
27.6 |
20.8 |
24 |
| NPB255SO |
- |
- |
- |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 6 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
- |
- |
- |
Capacità caratteristiche - Pilastro/Legno - Schema chiodatura 2
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
Pilastro/Legno - Schema chiodatura 2
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R1.k |
R2.k |
|
CNA4.0x50
|
CSA5.0x50
|
CNA4.0x50
|
CSA5.0x50
|
| NPB255 |
13 |
15 |
28.3 |
32.6 |
19.4 |
22.3 |
| NPB255SO |
- |
- |
- |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 6 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
- |
- |
- |

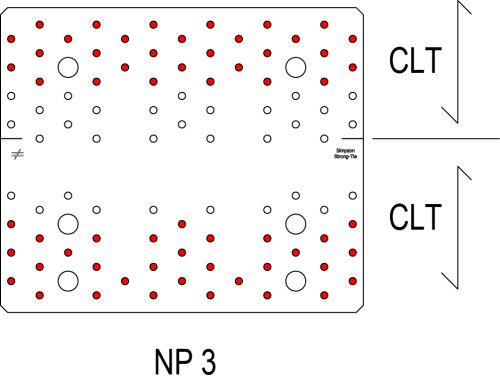

Capacità caratteristiche - X-LAM/X-LAM - Schema chiodatura 3
L'elemento in legno può ruotare.
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
X-LAM/X-LAM - Schema chiodatura 3
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R2.k |
|
CSA5.0x50
|
| NPB255 |
11 |
15 |
20.7 |
| NPB255SO |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
| NPB255 NP 6 |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
Capacità caratteristiche - X-LAM/X-LAM - Schema chiodatura 4
L'elemento in legno può ruotare.
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
X-LAM/X-LAM - Schema chiodatura 4
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R2.k |
|
CSA5.0x50
|
| NPB255 |
17 |
24 |
27.8 |
| NPB255SO |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
| NPB255 NP 6 |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
Capacità caratteristiche - X-LAM/X-LAM - Schema chiodatura 5
L'elemento in legno può ruotare.
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
X-LAM/X-LAM - Schema chiodatura 5
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R2.k |
|
CSA5.0x50
|
| NPB255 |
16 |
23 |
30.6 |
| NPB255SO |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
| NPB255 NP 6 |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
Capacità caratteristiche - X-LAM/X-LAM - Schema chiodatura 6
L'elemento in legno può ruotare.
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
X-LAM/X-LAM - Schema chiodatura 6
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R2.k |
|
CSA5.0x50
|
| NPB255 |
30 |
34 |
44 |
| NPB255SO |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
| NPB255 NP 6 |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
Capacità caratteristiche - Legno/Calcestruzzo- Schema chiodatura 1
L'elemento in legno non può ruotare.
Il gruppo composto da due ancoraggi deve essere verificato con carichi di taglio F1 e F2, e un momento applicato al centro tra i due ancoraggi pari a F2*120 mm (interasse degli ancoraggi: 160 mm).
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
Legno/Legno o X-LAM/X-LAM
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R1.k |
R2.k |
|
CNA4.0x50
|
CSA5.0x50
|
CNA4.0x50
|
CSA5.0x50
|
| NPB255 |
11 |
2 |
23.9 |
27.6 |
22.8 |
26.3 |
| NPB255SO |
- |
- |
- |
- |
- |
- |
| NPB255 NP 1 |
11 |
15 |
23.9 |
27.6 |
20.8 |
24 |
| NPB255 NP 2 |
13 |
15 |
28.3 |
32.6 |
19.4 |
22.3 |
| NPB255 NP 3 |
30 |
31 |
66.5 |
78.9 |
33.9 |
40.2 |
| NPB255 NP 4 |
24 |
28 |
53.2 |
63.1 |
27.7 |
32.9 |
| NPB255SO NP 5 |
30 |
31 |
66.5 |
78.9 |
25 |
29.7 |
| NPB255 NP 6 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 7 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 8 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 9 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 10 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 11 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 12 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 13 |
- |
- |
- |
- |
- |
- |
Capacità caratteristiche - Pilastro/Calcestruzzo - Schema chiodatura 2
L'elemento in legno non può ruotare.
Il gruppo composto da due ancoraggi deve essere verificato con carichi di taglio F1 e F2, e un momento applicato al centro tra i due ancoraggi pari a F2*120 mm (interasse degli ancoraggi: 160 mm).
Per i dettagli sullo schema dei chiodatura, consultare la sezione installatione. |
|
Codici
|
Legno o X-LAM/Calcestruzzo
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Parte Superiore
|
Parte Inferiore
|
R1.k |
R2.k |
|
CNA4.0x50
|
CSA5.0x50
|
CNA4.0x50
|
CSA5.0x50
|
| NPB255 |
- |
- |
- |
- |
- |
- |
| NPB255SO |
- |
- |
- |
- |
- |
- |
| NPB255 NP 1 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 2 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 3 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 4 |
- |
- |
- |
- |
- |
- |
| NPB255SO NP 5 |
- |
- |
- |
- |
- |
- |
| NPB255 NP 6 |
11 |
2 |
23.9 |
27.6 |
22.8 |
26.3 |
| NPB255 NP 7 |
13 |
2 |
min (37,1 /kmod ; 28,9) |
min (37,1 /kmod ; 34,2) |
min (21,1 /kmod ; 19,3) |
min (21,1 /kmod ; 22,9) |
| NPB255 NP 8 |
30 |
2 |
min (37,1 /kmod ; 66,6) |
min (37,1 /kmod ; 78,9) |
min (27,8 /kmod ; 28,4) |
min (27,8 /kmod ; 33,7) |
| NPB255 NP 9 |
19 |
2 |
min (37,1 /kmod ; 42,2) |
min (37,1 /kmod ; 50,0) |
min (21,1 /kmod ; 24,0) |
min (21,1 /kmod ; 28,4) |
| NPB255SO NP 10 |
24 |
2 |
min (37,1 /kmod ; 52,2) |
min (37,1 /kmod ; 60,2) |
22.2 |
25.6 |
| NPB255SO NP 11 |
26 |
2 |
min (37,1 /kmod ; 56,6) |
min (37,1 /kmod ; 65,3) |
21.5 |
24.8 |
| NPB255SO NP 12 |
30 |
2 |
min (37,1 /kmod ; 66,6) |
min (37,1 /kmod ; 78,9) |
min (27,8 /kmod ; 21,3) |
min (27,8 /kmod ; 25,2) |
| NPB255SO NP 13 |
30 |
2 |
min (37,1 /kmod ; 66,6) |
min (37,1 /kmod ; 78,9) |
min (23,2 /kmod ; 25,5) |
min (23,1 /kmod ; 30,2) |
Installazione tipica
Fissaggi
X-LAM:
- Chiodi CNA Ø4x50 mm.
- Viti CSA Ø5x40 o Ø5x50 mm.
Calcestruzzo:
- Ancorante meccanico: FM-753 CRACK
- Ancorante chimico: KEM-EP oppure KEM-V + barra filetta BFK
Legno/Legno
X-LAM/Calcestruzzo
|
