Scheda tecnica

La prima piastra del connettore è fissata con chiodi in una tasca sull'elemento di supporto e la seconda piastra è fissata con viti all'estremità della trave secondaria. Non sono necessarie asole o fori per i tasselli.

Caratteristiche prodotto

Materiale

Acciaio zincato S355MC secondo EN EN10149-2.

Vantaggi

Installazione a scomparsa

Campi di impiego

Applicazioni

Legno lamellare e legno massiccio.

Utilizzo

Fornisce un collegamento invisibile per gli elementi in legno a vista.

Dati tecnici

Gamma prodotto

Gamma prodotto

Consulta la tabella completa online ➡️

Codici	Dimensione travetto [mm]		Dimensioni [mm]				Fori supporto	Fori travetto
	Larghezza	Altezza	A	B	t₁	t₂	Ø5	Ø5
	Min.	Min.	A	B	t₁	t₂	Ø5	Ø5
ATFN55/110	80	140	110	55	5	5	8	11
ATFN55/150	80	180	150	55	5	5	11	15
ATFN55/190	80	220	190	55	5	5	14	21
ATFN75/150	100	180	150	75	5	5	17	22
ATFN75/190	100	220	190	75	5	5	21	28

Capacità caratteristiche - Legno/Legno - Chiodatura completa

Consulta la tabella completa online ➡️

Codici	Fissaggi				Capacità caratteristiche - Legno C24 [kN]

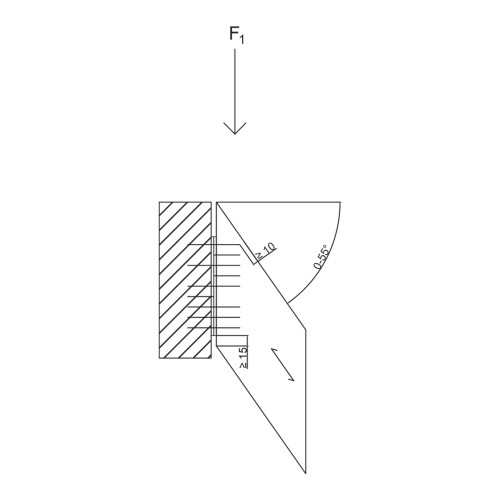

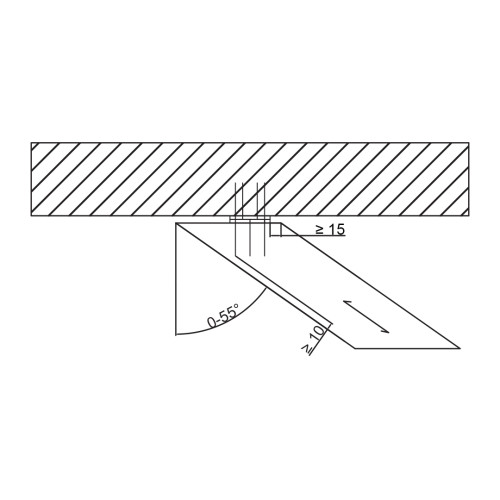

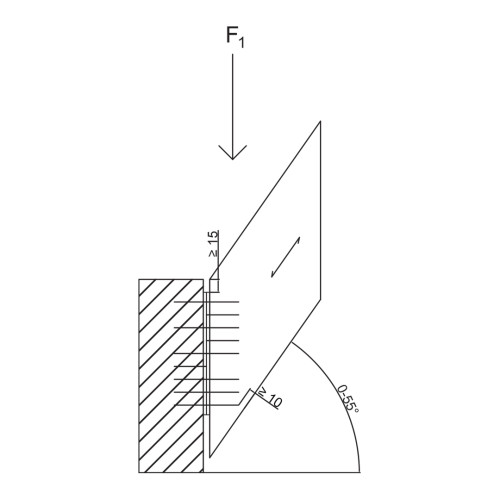

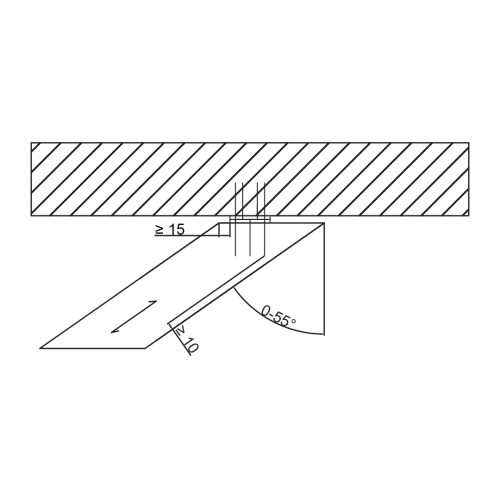

Installazione standard - Inclinazione β = 35° a 145°, Inclinazione α = 25° a 155° [1] la trave è bloccata in rotazione [2] la trave (b≤100mm) è libera di ruotare Capacità R_3,d = R_1,d x 0,5 Capacità R_4,d = R_1,d x 0,25
	Supporto		Travetto		R_1,k [1]		R_1,k [2]
	Q.tà	Tipo	Q.tà	Tipo	CNA4,0x60	CSA5,0x50-DECP	CSA5,0x50-DECP
ATFN55/110	8	CSA5,0X50	11	CSA5,0X50	11.39	11.4	8.1
ATFN55/150	11	CSA5,0X50	15	CSA5,0X50	15.53	15.5	12.4
ATFN55/190	14	CSA5,0X50	21	CSA5,0X50	21.74	21.7	18.1
ATFN75/150	17	CSA5,0X50	22	CSA5,0X50	22.77	22.8	17.4
ATFN75/190	21	CSA5,0X50	28	CSA5,0X50	28.98	29	24.2

Installazione tipica

Fissaggi

Chiodi CNA Ø4x60
Viti CSA Ø5x50-DECP (con un'altezza ridotta della testa)
