Scheda tecnica

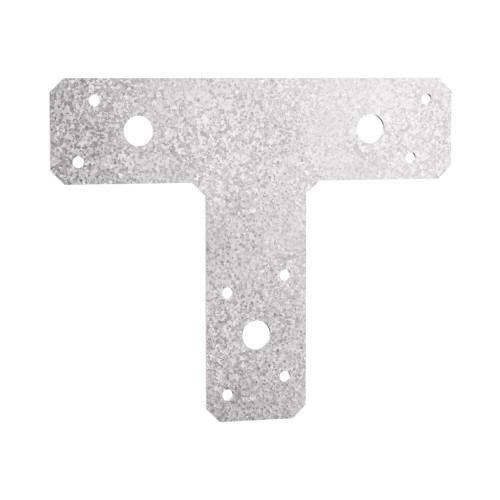

66T
Piastra a T per travi

Le piastre a T sono necessarie per rinforzare le intersezioni, soprattutto nel caso di connessioni colonna-trave.

Caratteristiche prodotto

Materiale

  • Acciaio zincato

Caratteristiche

  • Utilizzato per rinforzare la giunzione a "T" nell'unione tra palo e trave nelle strutture in legno.

Campi di impiego

Supporto

  • Legno

Applicazioni

  • Unione tra palo e trave
66T-situation
66T

Dati tecnici

Gamma prodotto

Gamma prodotto
Codici Dimensioni [mm] Fori Quantité par boîte
A B C t Ø4.1 Ø11
66T 152 127 38 2 8 3 10

Installazione tipica

Fissaggi

  • Bulloni M10
  • Tirafondi Ø10
  • Chiodi CNA 3,1x35 o 3,7x50

Installazione

  • Avvicinare l'elemento da fissare alla staffa,
  • Puntare il raccordo verso l'elemento da fissare,
  • Puntare il raccordo sul supporto di legno.
66T-situation
66T
