Scheda tecnica
AE

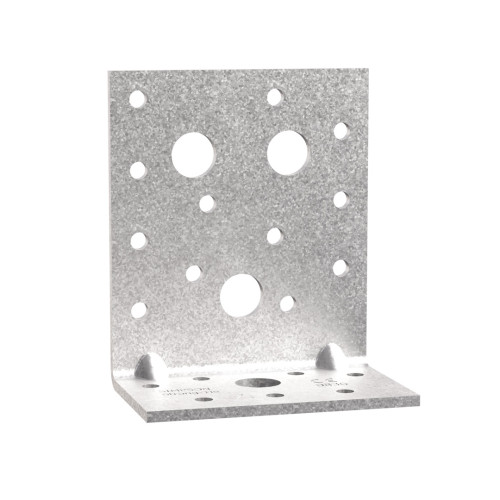

Piastra di fissaggio angolare con nervatura

Le piastre angolari AE sono utilizzate per assemblaggi legno-legno o assemblaggi su calcestruzzo. AE16 è adatto per l'assemblaggio del puntone sulla trave di banchina o di colmo.

Caratteristiche prodotto

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346

Vantaggi

  • Carico in tutte le direzioni
  • Connessione legno/calcestruzzo

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno lamellare, calcestruzzo, acciaio, ecc.
  • Elemento secondario: legno massiccio, legno composito, lamellare, capriate, profili, ecc.

Utilizzo

  • Utilizzato per assemblaggi legno-legno o legno/calcestruzzo.

Dati tecnici

Gamma prodotto

AE beam beam montage A B FULL
Codici DB nr. NOBB nr. Dimensioni [mm] Fori lato A Fori lato B Box Quantity
A B C t Ø5 Ø13 Ø5 Ø13
AE48 3779212 21220751 90 48 48 3 7 2 4 1 100
AE76-R 7742208 21594528 90 48 76 3 12 3 7 1 50
AE76 - 21594528 90 48 76 3 12 3 7 1 100
AE116 7742216 21594536 90 48 116 3 18 3 7 3 50

Trave/Trave - Chiodatura completa

AE beam beam montage A B FULL

1) R4/5 è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. La capacità di carico appartiene a un gruppo di carico con il fattore di modifica kmod.

Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k e R2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella.

* Per capacità F2/F3 superiori, combinazione di carichi e altri schemi di chiodature, fare riferimento a ETA-06/0106.

Codici Trave/Trave - Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5,k
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AE48 6 4 2.5 2.9 3.8 4.9 3.5 4 4.9 6 1.1/kmod^0.25 1.3/kmod^0.25 1.7/kmod^0.25 2.0/kmod^0.25
AE76-R 9 7 5.1 5.8 7.7 9.8 10.4 11.6 13.4 15.6 2.5/kmod^0.25 2.9/kmod^0.25 3.6/kmod^0.25 4.2/kmod^0.25
AE76 9 7 5.1 5.8 7.7 9.8 10.4 11.6 13.4 15.6 2.5/kmod^0.25 2.9/kmod^0.25 3.6/kmod^0.25 4.2/kmod^0.25
AE116 12 7 5.1 5.8 7.7 9.8 14.7 16.6 20 23.2 2.8/kmod^0.25 3.2/kmod^0.25 4/kmod^0.25 4.7/kmod^0.25

Trave/Trave - Chiodatura parziale

AE beam beam montage A B PARTIAL

1) R4/5 è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. La capacità di carico appartiene a un gruppo di carico con il fattore di modifica kmod.

Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k e R2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella.

* Per capacità F2/F3 superiori, combinazione di carichi e altri schemi di chiodature, fare riferimento a ETA-06/0106.

Codici Legno/Legno - Chiodatura parziale
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5,k
Fori lato A Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
AE48 4 4 2.5 2.9 3.8 4.9 3.4 3.9 4.7 5.4 1.1/kmod^0.25 1.3/kmod^0.25 1.7/kmod^0.25 2.0/kmod^0.25
AE76-R 7 7 5.1 5.8 7.7 9.8 8.2 9.5 11.4 13.1 2.5/kmod^0.25 2.9/kmod^0.25 3.6/kmod^0.25 4.2/kmod^0.25
AE76 7 7 5.1 5.8 7.7 9.8 8.2 9.5 11.4 13.1 2.5/kmod^0.25 2.9/kmod^0.25 3.6/kmod^0.25 4.2/kmod^0.25
AE116 8 7 5.1 5.8 7.7 9.8 11.9 13.8 16.9 19.4 2.8/kmod^0.25 3.2/kmod^0.25 4/kmod^0.25 4.7/kmod^0.25

Capacità caratteristiche - Legno/Calcestruzzo

AE beam concrete montage A B

1) R4/5 è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. La capacità di carico appartiene a un gruppo di carico con il fattore di modifica kmod.

Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k e R2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella.

* Per capacità F2/F3 superiori, combinazione di carichi e altri schemi di chiodature, fare riferimento a ETA-06/0106.

Codici Legno/Calcestruzzo
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5,k
Q.tà Tipo Q.tà Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
AE48 6 CNA* 1 M12 min: 12.3 ; 12.6/kmod min: 14.9 ; 12.6/kmod 12.6/kmod 12.6/kmod 1.9 2.1 3.2 3.5 - min: 5.2 ; 4.2/kmod^0.7 - 4.2/kmod^0.7
AE76-R 9 CNA* 1 M12 min: 18.7 ; 16.8/kmod min: 22.7 ; 16.8/kmod 16.8/kmod 16.8/kmod 6.7 7.5 10.3 11.2 - min: 8.5 ; 6.1/kmod - 6.1 / kmod
AE76 9 CNA* 1 M12 min: 18.7 ; 16.8/kmod min: 22.7 ; 16.8/kmod 16.8/kmod 16.8/kmod 6.7 7.5 10.3 11.2 - min: 8.5 ; 6.1/kmod - 6.1 / kmod
AE116 12 CNA* 2 M12 20.7 25.1 min: 33.3 ; 28.1/kmod min: 38.1 ; 28.1/kmod 23 25.8 25.5 27.7 - 9,1 / kmod^0.2 - min: 14 ; 10/kmod

Capacità caratteristiche predeterminate* - Legno/Calcestruzzo


* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

** Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9.  Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Codici Capacità caratteristiche predeterminate* - Legno/Calcestruzzo
Fissaggi Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AE48 6 CNA 1 M12 12.3 14 14 14 1.9 2.1 3.2 3.5
AE76-R 9 CNA 1 M12 18.6 18.6 18.6 18.6 6.7 7.5 10.3 11.2
AE76 - - - - - - - - - - - -
AE116 12 CNA 2 M12 20.7 25.1 31.2 31.2 23 25.8 25.5 27.7

Trave X-LAM/Trave X-LAM - Viti Ø12 - 2 angolari per connessione

AE CLT to CLT montage A B
Codici Trave X-LAM/Trave X-LAM - Viti Ø12 - 2 angolari per connessione
Fissaggi Capacità caratteristiche - X-LAM - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo SSH12x80 SSH12x80
AE48 - - - - - -
AE116 3 SSH 3 SSH 33 29.5

Trave X-LAM/Calcestruzzo - Viti Ø12 - 2 angolari per connessione

Codici Trave X-LAM/Calcestruzzo - Viti Ø12 - 2 angolari per connessione
Fissaggi Capacità caratteristiche - X-LAM - 2 angolari per connessione [kN]
Lato A Lato B R1,k R2,k = R3,k
Q.tà Tipo Q.tà Tipo SSH12x80 SSH12x80
AE48 - - - - - -
AE76-R - - - - - -
AE76 - - - - - -
AE116 3 SSH 2 Ø12 48.8 61.9

Installazione tipica

Fissaggi

Legno a legno:

  • Chiodi CNA Ø4 o viti CSA Ø5

Legno a calcestruzzo:

  • Uno o due bulloni M12 bolts con rondella.

Trave X-Lam a trave X-Lam:

  • WOOD TOP TL o SSH Ø 12.0 x 80 mm (per AE116)
