Scheda tecnica
ACR
Piastra di fissaggio angolare con nervatura

Gli angolari ACR sono simili ai nostri angolari ABR70, ABR90 e ABR105, ma con un spessore più sottile.

Caratteristiche prodotto

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.
  • 275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

  • Staffe angolari sottili e leggere ma resistenti.
  • Marcatura CE in termini di sforzo verso l'alto per assemblaggi legno-legno con 2 connettori.
  • Disponibile in vari spessori.
  • Scegliete l'angolare che si adatta alle esigenze di resistenza.

Campi di impiego

Applicazioni

  • Connessioni travi Legno-Legno

Utilizzo

  • Connesioni legno/legno
PICT CS.png
ABR beam beam montage.jpg

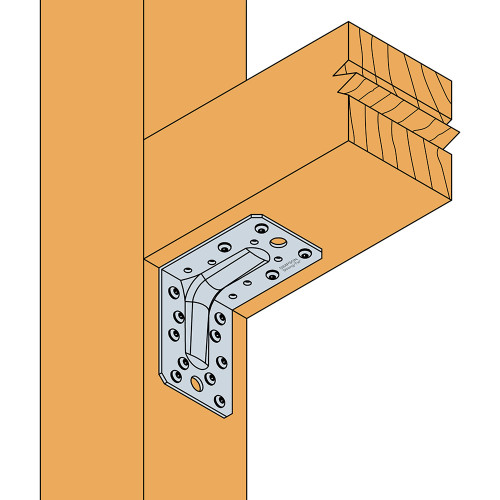

ABR column beam montage

Dati tecnici

Gamma prodotto

ABR beam beam montage.jpg
Gamma prodotto
Codici DB nr. NOBB nr. Dimensioni [mm] Fori lato A Fori lato B
A B C t Ø5 [mm] Ø8,5 [mm] Ø11 [mm] Ø5 [mm] Ø8,5 [mm] Ø11 [mm]
ACR7010 1553150 45471595 70 70 55 1 6 1 - 6 1 -
ACR7012 1553154 45562277 70 70 55 1.3 6 1 - 6 1 -
ACR7015 1553155 45562580 70 70 55 1.5 6 1 - 6 1 -
ACR9012 1553157 45485046 88 88 65 1.3 10 1 - 10 1 -
ACR9015 1553160 45562614 88 88 65 1.5 10 1 - 10 1 -
ACR9020 1553162 45485065 88 88 65 2 10 - 1 10 - 1
ACR10512 1553137 45561880 105 105 90 1.3 10 - 3 14 - 1
ACR10515 1553142 45470914 105 105 90 1.5 10 - 3 14 - 1
ACR10520 1553147 45561914 105 105 90 2 10 - 3 14 - 1

Trave/Trave - Chiodatura completa

ABR beam beam montage.jpg
Angle brackets-load-direction ABR e and b.jpg
Trave/Trave - Chiodatura completa
Codici Legno/Legno - Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5,k
Q.tà Q.tà CNA4.0x35 CNA4.0x60 CNA4.0x60 CNA4.0x60
ACR7010 4 6 2.2 - - -
ACR7012 4 6 3.2 - - -
ACR7015 4 6 3.9 8.9 7.3 min ( ( (3.54xb) + 200 / kmod^0.6 ) / e ; 13.2 )
ACR9012 8 10 7.9 - - -
ACR9015 8 10 8.9 - - -
ACR9020 8 10 9.2 13.3 11.9 min ( ( ( 8xb ) + 343 / kmod ) / e-10.7 ; 14.5/kmod^0.15 )
ACR10512 10 14 10.9 - - -
ACR10515 10 14 13 - - -
ACR10520 10 14 13.4 17.9 20.3 min ( ( ( 15.6xb ) / kmod^0.6 + (556/kmod) ) / e-10.7 ; 21.2/kmod^0.15 )

Installazione tipica

Fissaggi

  • Viti CNA Ø4 o viti CSA Ø5
ABR column beam montage





ACR
