Scheda tecnica
BTALU

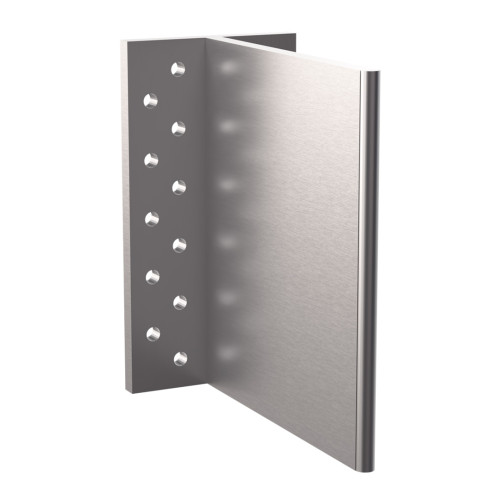

Staffa a scomparsa alluminio

La staffa a scomparsa BTALU è una soluzione per collegare tra loro gli elementi in legno senza avere il connettore a vista. È progettato per essere fissato su un elemento ligneo di supporto, inserito completamente in una scanalatura nella trave secondaria e tenuto in posizione con degli spinotti. I fori vengono praticati sulla trave secondaria e l'ala del BTALU, consentendo un allineamento preciso. Questo metodo fornisce un connesione esteticamente gradevole.

Nota: ordinare chiodi e spinotti separatamente.

I fori sulla trave secondaria possono essere praticati in cantire o in officina secondo le posizioni indicate nel diagramma sottostante.

Caratteristiche prodotto

Materiale

  • Alluminio

Vantaggi

  • Allineamento preciso degli spinotti.
  • Esteticamente gradevole.

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno ingegnerizzato.
  • Elemento secondario: legno massiccio, legno ingegnerizzato.

Utilizzo

  • Per la connessione di travi secondarie di legno alla struttura portante principale di legno.
BTALU inst. v2.jpg
BTALU inst..jpg
BTALU inst. side.jpg

Dati tecnici

Gamma prodotto

Gamma prodotto

I fori sulla trave secondaria devono essere eseguiti secondo lo schema in ETA 07/0245.

La dimensione A può essere inferiore fino a 4 mm rispetto all'intaglio nella trave secondaria; il taglio della misura A deve essere effettuato tra i fori per i chiodi del lato corto.
Codici DB nr. Min. Altezza Travetto [mm] Dimensioni [mm] Fori Supporto Fori Travetto Box Quantity
A B C t Ø5 Ø8 Ø12
BTALU90 1862485 142 86 109 62 6 16 4 - 25
BTALU120 1821910 172 116 109 62 6 20 - 3 25
BTALU160 1821917 212 156 109 62 6 28 - 4 25
BTALU200 1862489 252 196 109 62 6 36 - 5 15
BTALU240 1821920 292 236 109 62 6 44 - 6 15
BTALU1200 - - 1198 109 62 6 - - - -

Prestazioni

C_Concealed_Load direction_Ill_Instld_EU_FR_CY.jpg
Prestazioni

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per connessioni con meno di 7 spinotti e travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β 0° 15° 30° 45°
fattore 1.0 0.95 0.90 0.85


Codici Capacità caratteristiche - Legno C24 [kN]
Fissaggi R1,k  = R2.k
Supporto Travetto Lunghezza spinotto [mm]
Q.tà Tipo Q.tà Spinotto 60 80 100 120 140 160
BTALU1200/120 20 CNA4.0x50 3 STD12 17.3 18.2 19.4 20.7 22.3 23.9
BTALU1200/160 28 CNA4.0x50 4 STD12 28 29.5 31.2 33.3 35.7 38.2
BTALU1200/200 36 CNA4.0x50 5 STD12 39.8 41.9 44.3 47.2 50.4 53.9
BTALU1200/240 44 CNA4.0x50 6 STD12 52.2 54.9 57.9 61.7 65.9 70.3
BTALU1200/280 52 CNA4.0x50 7 STD12 64.6 68 71.7 76.4 81.7 87.2
BTALU1200/320 60 CNA4.0x50 8 STD12 77 81 85.5 91.2 97.5 104.1
BTALU1200/360 68 CNA4.0x50 9 STD12 89.1 93.8 99 105.8 113.3 121.1
BTALU1200/400 76 CNA4.0x50 10 STD12 100.8 106.1 112.3 120.2 129 137.9
BTALU1200/440 84 CNA4.0x50 11 STD12 112.1 118 125.2 134.4 144.4 154.7
BTALU1200/480 92 CNA4.0x50 12 STD12 122.8 129.3 137.7 148.2 159.7 171.3
BTALU1200/520 100 CNA4.0x50 12 STD12 122.8 129.3 138.4 150.5 163.1 175.8
BTALU1200/560 108 CNA4.0x50 12 STD12 122.8 129.3 138.4 150.7 164.9 179.1
BTALU1200/600 116 CNA4.0x50 12 STD12 122.8 129.3 138.4 150.7 164.9 180.4
BTALU90 16 CNA4.0x50 4 STD8 10.8 11.8 12.9 13.7 13.7 13.7
BTALU120 20 CNA4.0x50 3 STD12 17.3 18.2 19.4 20.7 22.3 23.9
BTALU160 28 CNA4.0x50 4 STD12 28 29.5 31.2 33.3 35.7 38.2
BTALU200 36 CNA4.0x50 5 STD12 39.8 41.9 44.3 47.2 50.4 53.9
BTALU240 44 CNA4.0x50 6 STD12 52.2 54.9 57.9 61.7 65.9 70.3

Capacità caratteristiche - Trave/Trave - R3.k e R4.k

C_Concealed_Load direction_Ill_Instld_EU_FR_CY.jpg
Capacità caratteristiche - Trave/Trave - R3.k e R4.k

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R4 si riferiscono a spinotti di tutte le lunghezze.
Codici Capacità caratteristiche - Legno C24 [kN]
Fissaggi Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto R3,k R4,k
Q.tà Tipo Q.tà Spinotto Lunghezza spinotto [mm]
60 80 100 120 140 160
BTALU1200/120 20 CNA4.0x50 3 STD12 2.2 2.9 3.5 4.2 4.8 5.6 9.8
BTALU1200/160 28 CNA4.0x50 4 STD12 2.9 3.6 4.4 5.3 6.2 7 13.7
BTALU1200/200 36 CNA4.0x50 5 STD12 3.5 4.4 5.4 6.4 7.4 8.4 17.6
BTALU1200/240 44 CNA4.0x50 6 STD12 4.2 5.3 6.4 7.4 8.6 9.8 21.5
BTALU1200/280 52 CNA4.0x50 7 STD12 4.8 6.1 7.3 8.5 9.9 11.3 25.5
BTALU1200/320 60 CNA4.0x50 8 STD12 5.5 6.8 8.3 9.7 11.1 12.9 29.4
BTALU1200/360 68 CNA4.0x50 9 STD12 6.1 7.6 9.2 10.9 12.4 14.4 33.3
BTALU1200/400 76 CNA4.0x50 10 STD12 6.7 8.3 10.1 12.1 13.8 15.8 37.2
BTALU1200/440 84 CNA4.0x50 11 STD12 7.3 9.1 11 13.2 15.2 17.2 41.2
BTALU1200/480 92 CNA4.0x50 12 STD12 7.9 9.8 11.9 14.3 16.6 18.7 45.1
BTALU1200/520 100 CNA4.0x50 12 STD12 8.6 10.6 12.8 15.4 17.8 20.1 49
BTALU1200/560 108 CNA4.0x50 12 STD12 9.2 11.3 13.8 16.5 19.1 21.5 52.9
BTALU1200/600 116 CNA4.0x50 12 STD12 9.8 12.1 14.7 17.6 20.4 23 56.8
BTALU90 16 CNA4.0x50 4 STD8 1.5 1.9 2.3 2.7 3.1 3.6 7.8
BTALU120 20 CNA4.0x50 3 STD12 2.2 2.9 3.5 4.2 4.8 5.6 9.8
BTALU160 28 CNA4.0x50 4 STD12 2.9 3.6 4.4 5.3 6.2 7 13.7
BTALU200 36 CNA4.0x50 5 STD12 3.5 4.4 5.4 6.4 7.4 8.4 17.6
BTALU240 44 CNA4.0x50 6 STD12 4.2 5.3 6.4 7.4 8.6 9.8 21.6

Capacità caratteristiche - Trave/Pilastro

C_Concealed_Load direction_Ill_Instld_EU_FR_CY.jpg
Capacità caratteristiche - Trave/Pilastro

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per connessioni con meno di 7 spinotti e travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β 0° 15° 30° 45°
fattore 1.0 0.95 0.90 0.85

I carichi R4 si riferiscono a spinotti di tutte le lunghezze.

I carichi di questa tabella sono validi anche per la chiodatura parziale.
Codici Trave/Pilastro - Chiodatura parziale
Fissaggi Larghezza pilastro Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto Min. R1,k = R2.k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm]
60 80 100 120 140 160
BTALU1200/120 12 CNA4.0x50 3 STD12 96 14.7 15.5 16.6 17.9 19.4 20.7
BTALU1200/160 16 CNA4.0x50 4 STD12 96 23.2 24.4 26 27.9 30 32
BTALU1200/200 20 CNA4.0x50 5 STD12 96 32.4 34.1 36.2 38.7 41.2 43.4
BTALU1200/240 24 CNA4.0x50 6 STD12 96 42.1 44.3 46.8 49.7 52.3 53.2
BTALU1200/280 28 CNA4.0x50 7 STD12 96 52 54.7 57.5 60.5 62 62
BTALU1200/320 32 CNA4.0x50 8 STD12 96 61.8 65.1 68.1 70.7 70.9 70.9
BTALU1200/360 36 CNA4.0x50 9 STD12 96 71.7 75.5 78.5 79.8 79.8 79.8
BTALU1200/400 40 CNA4.0x50 10 STD12 96 81.4 85.7 88.4 88.6 88.6 88.6
BTALU1200/440 44 CNA4.0x50 11 STD12 96 91 95.8 97.5 97.5 97.5 97.5
BTALU1200/480 48 CNA4.0x50 12 STD12 96 100.3 105.6 106.4 106.4 106.4 106.4
BTALU1200/520 52 CNA4.0x50 12 STD12 96 105.5 111.1 114.6 115.2 115.2 115.2
BTALU1200/560 56 CNA4.0x50 12 STD12 96 109.9 115.7 120.3 124 124.1 124.1
BTALU1200/600 60 CNA4.0x50 12 STD12 96 113.8 119.8 125 130.5 133 133
BTALU90 8 CNA4.0x50 4 STD8 96 9 9.9 10.9 11.6 11.6 11.6
BTALU120 12 CNA4.0x50 3 STD12 96 14.7 15.5 16.6 17.9 19.4 20.7
BTALU160 16 CNA4.0x50 4 STD12 96 23.2 24.4 26 27.9 30 32
BTALU200 20 CNA4.0x50 5 STD12 96 32.4 34.1 36.2 38.7 41.2 43.4
BTALU240 24 CNA4.0x50 6 STD12 96 42.1 44.3 46.8 49.7 52.3 53.2

Capacità caratteristiche - Trave/Pilastro - R3.k e R4.k

C_Concealed_Load direction_Ill_Instld_EU_FR_CY.jpg
Capacità caratteristiche - Trave/Pilastro - R3.k e R4.k

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R4 si riferiscono a spinotti di tutte le lunghezze.
Codici Trave/Pilastro - Chiodatura parziale
Fissaggi Larghezza pilastro Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto Min. R3,k R4,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm]
60 80 100 120 140 160
BTALU1200/120 12 CNA4.0x50 3 STD12 96 2.2 2.9 3.5 4.2 4.8 5.6 5.9
BTALU1200/160 16 CNA4.0x50 4 STD12 96 2.9 3.6 4.4 5.3 6.2 7 7.8
BTALU1200/200 20 CNA4.0x50 5 STD12 96 3.5 4.4 5.4 6.4 7.4 8.4 9.8
BTALU1200/240 24 CNA4.0x50 6 STD12 96 4.2 5.3 6.4 7.4 8.6 9.8 11.8
BTALU1200/280 28 CNA4.0x50 7 STD12 96 4.5 5.6 6.7 7.7 8.9 10.1 13.7
BTALU1200/320 32 CNA4.0x50 8 STD12 96 5.2 6.4 7.7 8.8 10.2 11.5 15.7
BTALU1200/360 36 CNA4.0x50 9 STD12 96 5.8 7.2 8.6 9.9 11.5 12.9 17.6
BTALU1200/400 40 CNA4.0x50 10 STD12 96 6.5 8 9.6 11 12.7 14.4 19.6
BTALU1200/440 44 CNA4.0x50 11 STD12 96 7.1 8.8 10.5 12.1 14 15.8 21.6
BTALU1200/480 48 CNA4.0x50 12 STD12 96 7.7 9.5 11.5 13.2 15.3 17.2 23.5
BTALU1200/520 52 CNA4.0x50 12 STD12 96 8.4 10.3 12.4 14.3 16.6 18.7 25.5
BTALU1200/560 56 CNA4.0x50 12 STD12 96 9 11.1 13.4 15.4 17.8 20.1 27.4
BTALU1200/600 60 CNA4.0x50 12 STD12 96 9.7 11.9 14.4 16.5 19.1 21.5 29.4
BTALU90 8 CNA4.0x50 4 STD8 96 1.5 1.9 2.3 2.7 2.7 2.7 3.9
BTALU120 12 CNA4.0x50 3 STD12 96 2.2 2.9 3.5 4.2 4.8 5.6 5.9
BTALU160 16 CNA4.0x50 4 STD12 96 2.9 3.6 4.4 5.3 6.2 7 7.8
BTALU200 20 CNA4.0x50 5 STD12 96 3.5 4.4 5.4 6.4 7.4 8.4 9.8
BTALU240 24 CNA4.0x50 6 STD12 96 4.2 5.3 6.4 7.4 8.6 9.8 11.8

Installazione tipica

Fissaggi

  • Chiodi CNA Ø4 o viti CSA Ø5 e spinotto ∅12mm.
BTALU inst. side.jpg
BTALU inst. v2.jpg
BTALU inst..jpg
