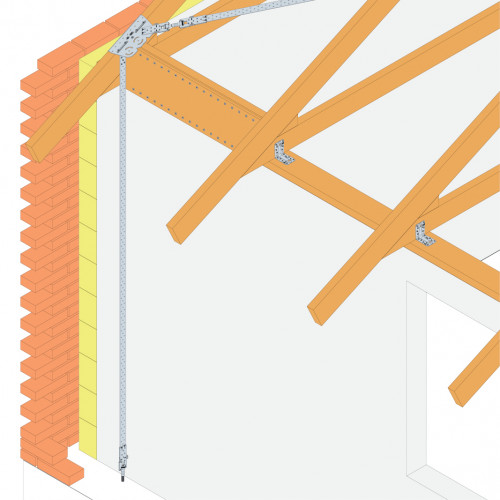

Le bandelle di controventatura BAN possono essere utilizzate per l'ancoraggio e l'irrigidimento dei tetti.
Le bandelle di controventatura con larghezza 25, 40 e 60 mm sono considerate come bandelle di trazione nei sistemi ritenuta al vento. Le bandelle di controventatura 80x2,0 possono essere utilizzate quando è richiesta una maggiore resistenza alla trazione della bandella. Affinché le bandelle funzionino, devono essere ben ancorate alla costruzione/edificio.
Caratteristiche prodotto
Materiale
BAN202510, BAN202525, BAN206050 e BAN208025:
- Acciaio zincato S250GD + Z275 secondo EN 10346.
- 275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm
BAN154025 e BAN154050:
- Acciaio zincato S350GD + Z275 secondo EN 10346.
- 275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm
Disponibile anche in inox: BAN204025S
Vantaggi
- Consente l'ancoraggio e l'irrigidimento delle costruzioni in legno
Campi di impiego
Applicazioni
- Elemento di supporto: legno, materiali a base di legno
- Elemento secondario: legno, materiali a base di legno
Utilizzo
- Ancoraggio di costruzioni in legno
- Irrigidimento di costruzioni in legno
Dati tecnici
* È disponibile con indicazione di metri per ½ m.
** Acciaio ad alta resistenza S350GD
*** Acciaio ad alta resistenza S550GD |
|
Codici
|
DB nr.
|
NOBB nr.
|
Dimensioni
|
Fori
|
|
A [mm]
|
B [m]
|
t [mm]
|
Ø [mm]
|
| BAN202510 |
2856995 |
21217500 |
25 |
10 |
2 |
5 |
| BAN202525 |
1588383 |
21217534 |
25 |
25 |
2 |
5 |
| BAN154025 * ** |
5047697 |
24942930 |
40 |
25 |
1.5 |
5 |
| BAN204025 * |
2634111 |
21220405 |
40 |
25 |
2 |
5 |
| BAN154050 * ** |
5047698 |
24942948 |
40 |
50 |
1.5 |
5 |
| BAN204050 * |
2255073 |
21220413 |
40 |
50 |
2 |
5 |
| BAN304050 |
- |
- |
40 |
50 |
3 |
5 |
| BAN156050 ** |
- |
- |
60 |
50 |
1.5 |
5 |
| BAN206050 |
1597236 |
21220439 |
60 |
50 |
2 |
5 |
| BAN158025 ** |
- |
- |
80 |
25 |
1.5 |
5 |
| BAN208025 |
3741832 |
21220447 |
80 |
25 |
2 |
5 |
| BAN094025 * *** |
1726428 |
48656595 |
40 |
25 |
0.9 |
5 |
| BAN094050 * *** |
2144731 |
- |
40 |
50 |
0.9 |
5 |
|
|
Codici
|
Capacità caratteristica R1,k (kN) min.:
|
|
Acciaio
|
Legno - con CNA Ø4
|
|
35
|
40
|
50
|
60
|
| BAN202510 |
11.9 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN202525 |
11.9 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN154025 * ** |
17 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN204025 * |
17.8 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN154050 * ** |
17 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN204050 * |
17.8 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN304050 |
26.7 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN156050 ** |
25.5 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN206050 |
26.7 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN158025 ** |
34 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN208025 |
35.6 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN094025 * *** |
17.8 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
| BAN094050 * *** |
17.8 |
1,66 x n |
1,85 x n |
2,22 x n |
2,36 x n |
|
Codici
|
R1,k [kN]
|
|
CNA4,0x35
|
CNA4,0x40
|
CNA4,0x50
|
CNA4,0x60
|
| BAN154025 * ** |
min (17/kmod ; 1,66 x n) |
min (17/kmod ; 1,85 x n) |
min (17/kmod ; 2,22 x n) |
min (17/kmod ; 2,36 x n) |
| BAN204025 * |
min (17.8/kmod ; 1,66 x n) |
min (17.8/kmod ; 1,85 x n) |
min (17.8/kmod ; 2,22 x n) |
min (17.8/kmod ; 2,36 x n) |
| BAN154050 * ** |
min (17/kmod ; 1,66 x n) |
min (17/kmod ; 1,85 x n) |
min (17/kmod ; 2,22 x n) |
min (17/kmod ; 2,36 x n) |
| BAN204050 * |
min (17.8/kmod ; 1,66 x n) |
min (17.8/kmod ; 1,85 x n) |
min (17.8/kmod ; 2,22 x n) |
min (17.8/kmod ; 2,36 x n) |
| BAN304050 |
min (26.7/kmod ; 1,66 x n ) |
min (26.7/kmod ; 1,85 x n) |
min (26.7/kmod ; 2,22 x n) |
min (26.7/kmod ; 2,36 x n) |
| BAN156050 ** |
min (25.5/kmod ; 1,66 x n ) |
min (25.5/kmod ; 1,85 x n) |
min (25.5/kmod ; 2,22 x n) |
min (25.5/kmod ; 2,36 x n) |
| BAN206050 |
min (26.7/kmod ; 1,66 x n ) |
min (26.7/kmod ; 1,85 x n) |
min (26.7/kmod ; 2,22 x n) |
min (26.7/kmod ; 2,36 x n) |
| BAN158025 ** |
min (34/kmod ; 1,66 x n ) |
min (34/kmod ; 1,85 x n) |
min (34/kmod ; 2,22 x n) |
min (34/kmod ; 2,36 x n) |
| BAN208025 |
min (35.6/kmod ; 1,66 x n ) |
min (35.6/kmod ; 1,85 x n) |
min (35.6/kmod ; 2,22 x n) |
min (35.6/kmod ; 2,36 x n) |
| BAN094050 * *** |
min (17.8/kmod ; 1,66 x n) |
min (17.8/kmod ; 1,85 x n) |
min (17.8/kmod ; 2,22 x n) |
min (17.8/kmod ; 2,36 x n) |
Installazione tipica
Fissaggi
- Chiodi CNA Ø4 o viti CSA Ø5
- Il collegamento al sistema di controvento Simpson Strong-Tie® avviene tramite clip BF25M5 o BF4060M5.
BAN-hole pattern
|
