Scheda tecnica

Le piastre angolari ANP sono utilizzate per assemblaggi legno-legno.

Caratteristiche prodotto

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

Le piastre di fissaggio angolari sono disponibili in molte dimensioni diverse.
Utilizzo ottimale in molti settori.

Campi di impiego

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato
Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

Adatti per collegamenti trasversali, sostituzioni e connessioni trave/palo.

Dati tecnici

Gamma prodotto

Gamma prodotto

Consulta la tabella completa online ➡️

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori Lato A	Fori Lato B	Pz/conf.
(*) Attualmente senza ETA/marchio CE.
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5 [mm]	Ø5 [mm]	Pz/conf.
ANP254440 *	7742398	28998490	42.5	42.5	40	2.5	3	3	200
ANP254460 *	1644046	21221080	42.5	42.5	60	2.5	5	5	150
ANP254660	8258162	21221098	42.5	62.5	60	2.5	7	5	150
ANP256640 *	1680636	21221114	62.5	62.5	40	2.5	5	5	100
ANP256650	5650395	21221015	62.5	62.5	50	2.5	6	6	150
ANP256660	4618724	21221122	62.5	62.5	60	2.5	8	8	100
ANP256680	1644053	21221130	62.5	62.5	80	2.5	11	11	100
ANP2566100	5653399	43910856	62.5	62.5	100	2.5	14	14	50
ANP256860 *	8258170	21221148	62.5	82.5	60	2.5	10	8	100
ANP2561060	8258188	21221106	62.5	102.5	60	2.5	12	8	100
ANP258860	5650411	43910875	82.5	82.5	60	2.5	10	10	100
ANP258880	7742406	43910886	82.5	82.5	80	2.5	14	14	50
ANP2588100	1684369	47313140	82.5	82.5	100	2.5	18	18	50
ANP25101060	5653381	28994226	102.5	102.5	60	2.5	13	13	50
ANP25101080	5804551	23383094	102.5	102.5	80	2.5	18	18	50
ANP251010100	5653373	28994267	102.5	102.5	100	2.5	23	23	50

Trave/Trave - Chiodatura completa

Trave/Trave - Chiodatura completa

Consulta la tabella completa online ➡️

Codici	Legno/Legno - Chiodatura completa
Carico combinato:
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k			R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ANP254660	3	3	3.48	4.64	5.8	3.74	4.68	5.32
ANP256650	2	2	2.82	3.4	3.96	2.88	3.58	3.96
ANP256660	3	3	3.6	4.8	5.7	3.38	4.2	4.68
ANP256680	4	4	5.12	6.28	7.42	6.02	7.5	8.42
ANP2566100	5	5	5.9	7.84	9.26	7.96	9.94	11.06
ANP2561060	6	5	3.94	5.26	6.58	5.74	7.1	7.7
ANP258860	4	5	3.88	4.9	5.92	3.96	4.94	5.54
ANP258880	6	6	5.34	6.6	7.26	7.28	8.98	9.9
ANP2588100	7	8	6.44	8.14	9.74	9.2	11.46	12.7
ANP25101060	6	5	3.88	4.96	6.04	5.86	7.22	7.88
ANP25101080	8	8	5.46	6.5	7.16	7.76	9.64	10.6
ANP251010100	10	8	6.48	8.3	9.64	11.02	13.64	15

Palo/Trave - Chiodatura completa

Palo/Trave - Chiodatura completa

Consulta la tabella completa online ➡️

Codici	Legno/Legno - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k			R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ANP2561060	4	5	3.94	5.26	6.58	3.08	3.78	4.1
ANP258860	3	5	3.88	4.9	5.92	3.16	3.88	4.22
ANP258880	4	6	5.34	6.6	7.26	5.14	6.42	7.02
ANP2588100	5	8	6.44	8.14	9.74	7.26	8.9	9.66
ANP25101060	5	5	3.88	4.96	6.04	4.9	6.06	6.68
ANP25101080	6	6	5.46	6.5	7.16	5.96	7.38	8.16
ANP251010100	8	8	6.48	8.3	9.64	9.56	11.8	12.96

Installazione tipica

Fissaggi

Chiodi CNA Ø4 o viti CSA Ø5.

Simpson Strong-Tie Italy C/O Friulsider S.P.A.
Via Trieste, 1, 33048 San Giovanni al Natisone (UD)
+39 0432 747911
info@friulsider.com

ANP

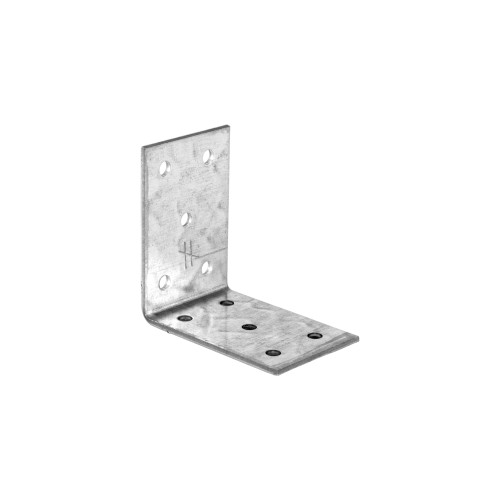

Piastra di fissaggio angolare
