Scheda tecnica
AA60280
Piastra di fissaggio angolare con nervatura

La piastra di fissaggio angolare con nervatura AA è realizzata in lamiera d'acciaio zincata da 2,0 mm

Caratteristiche prodotto

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346

Vantaggi:

  • Vari utilizzi, soprattutto in luoghi dove si devono realizzare giunzioni stabili con legno di piccole dimensioni.
  • Carico in tutte le direzioni


Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno ingegnerizzato
  • Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

  • Utilizzati per l'unione di travi trasversali in piccole costruzioni in legno.
EPD

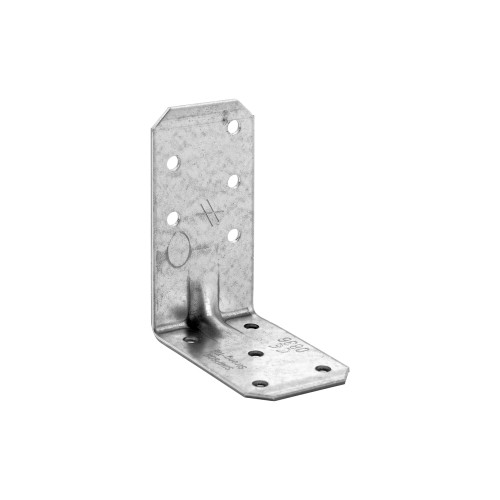

AA60280 main image

Dati tecnici

Gamma prodotto

Gamma prodotto
Codici DB nr. NOBB nr. Dimensioni [mm] Fori lato A Fori lato B Pz/conf. Peso [kg]
A B C t Ø5 [mm] Ø5 [mm]
AA60280 1393510 43118914 83 62 40 2 5 5 50 0.083

Capacità caratteristiche

AA60280 beam beam montage A B
Capacità caratteristiche

*I carichi si riferiscono a b = 80 mm ed e = 120 mm

Progettazione
In  caso di carichi combinati verificare quanto segue:


Codici Legno/Legno - Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5.k
Q.tà Q.tà CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AA60280 5 5 min (2,9; 2,9 / kmod ) min (4,5; 1,4 / kmod ) min (4,1; 4,1 / kmod ) min (6,1; 6,0 / kmod ) min (1,4; 1,3 / kmod ) min (2,2; 2,1 / kmod )

Capacità caratteristiche predeterminate

Capacità caratteristiche predeterminate



Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9.  Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
Codici Legno/Legno - Chiodatura completa
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AA60280 5 CNA 5 CNA 2.9 4.6 4.1 6.1

Installazione tipica

Fissaggi

  • Chiodi CNA Ø4 o viti CSA Ø5
