Scheda tecnica
E20/3

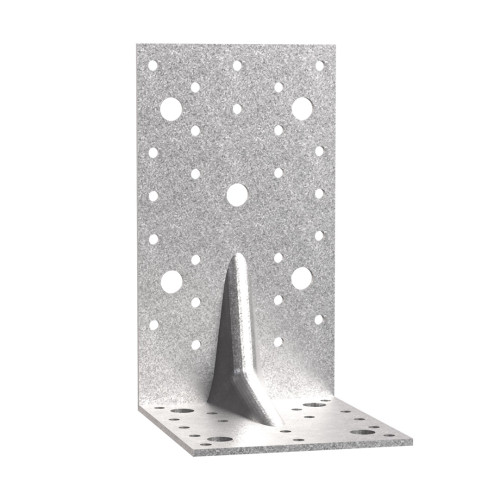

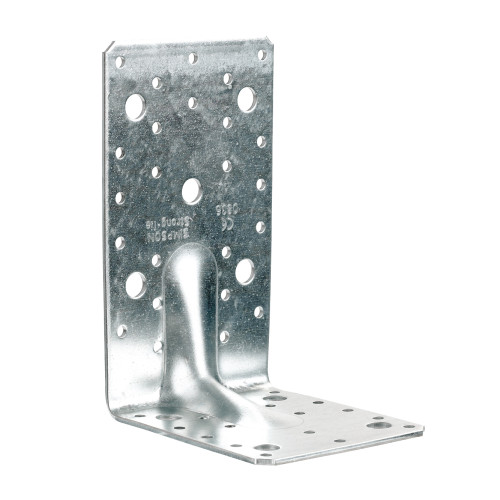

Piastra di fissaggio angolare con nervatura

E20/3 è una piastra di fissaggio angolare pesante in acciaio da 3,0 mm con nervature di rinforzo. L'angolare consente l'installazione nel calcestruzzo con 4 bulloni, ottenendo un'installazione estremamente robusta con elevati valori di carico.

Caratteristiche prodotto

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

  • Piastra di fissaggio angolare estremamente robusta.
  • Adatta per fissaggi con forze di taglio che di trazione in tutte le direzioni.
  • Due angolari E20/3 contrapposti producono un asseblaggio estremamente robusto e sicuro.
  • Gli angolari E20/3 possono essere utilizzate in alternativa alla scarpa BSNN.

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, lamellare, calcestruzzo, acciaio, ecc.
  • Elemento secondario: legno massiccio, legno composito, lamellare, capriate, profili, ecc.

Utilizzo

  • Fissaggio in capriate leggere.
  • Pannelli di rivestimento, sottostrutture di rivestimenti.
  • Strutture a telaio, X-LAM, ecc.

Dati tecnici

Gamma prodotto

E20_3 beam column montage A B
E20_3-EUdim
Codici DB nr. NOBB nr. Dimensioni [mm] Fori Lato A Fori Lato B
A B C t Ø5 Ø11 Ø5 Ø11
E20/3 1247118 43582662 170 113 95 3 24 5 16 4

Trave/Trave - Chiodatura completa - 2 angolari per connessione

E20_3 beam beam montage A B FULL

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106

Codici Trave/Trave - Chiodatura completa
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 16 7.34 8.95 11.77 14.71 19.89 21.86 26.61 28.31

Trave/Trave - Chiodatura parziale - 2 angolari per connessione

E20_3 beam beam montage A B PARTIAL.jpg

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106

Codici Trave/Trave - Chiodatura parziale
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 12 9 5.56 6.78 8.78 10.97 15 16.48 20.22 21.51

Trave/Pilastro - Chiodatura parziale - 2 angolari per connessione

E20_3 beam column montage A B

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106

Codici Pilastro/Trave - Chiodatura parziale
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 8 5.56 6.78 8.78 10.97 11.77 12.93 15.91 16.92

Connessione traverso - Chiodatura parziale - 2 angolari per connessione

E20_3 trimmer montage A B.jpg

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106

Codici Legno/Legno - Connessione traverso
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R2.k = R3.k
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 18 16 12.67 15.45 19.31 24.14

Legno/Calcestruzzo - Chiodatura completa - 2 angolari per connessione

E20_3 beam concrete montage A B FULL.jpg

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.

Gli ancoraggi devono essere calcolati separatamente.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

Codici Legno/Calcestruzzo - Chiodatura completa
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 CNA 4 Ø10 53.7 65.5 71 88.8 39 42.9 44.7 47.5

Legno/Calcestruzzo - Chiodatura parziale - 2 angolari per connessione

E20_3 beam concrete montage A B PARTIAL

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.

Gli ancoraggi devono essere calcolati separatamente.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

Codici Legno/Calcestruzzo - Chiodatura parziale
Fissaggi Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 CNA 4 Ø10 30.2 36.9 40 50 25.4 28 29.1 31

Trave X-LAM/Trave X-LAM - Viti SSH Ø10 - 2 angolari per connessione

E20_3 CLT to CLT montage A B
Codici Trave X-LAM/Trave X-LAM - Viti Ø10 - 2 angolari per connessione
Fissaggi Capacità caratteristiche - X-Lam - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo SSH10x80 SSH10x80
E20/3 5 SSH 4 SSH 29 26

Trave X-Lam/Calcestruzzo - Viti SSH Ø10 - 2 angolari per connessione

E20_3 post concrete montage.jpg
Codici Trave X-Lam/Calcestruzzo - Viti Ø10 - 2 angolari per connessione
Fissaggi Capacità caratteristiche - X-Lam - 2 angolari per connessione [kN]
Lato A Lato B R1,k R2,k = R3,k
Q.tà Tipo Q.tà Tipo SSH10.0x40 SSH10x80 SSH10.0x40 SSH10x80
E20/3 5 SSH 4 Ø10 31.5 63.7 23.8 46.8

Installazione tipica

Fissaggi

Legno:

  • Chiodi CNA Ø4x35 o Ø4x50 mm.
  • Viti CSA Ø5x35 mm o Ø5x40 mm.
  • Viti TIRAFONDO, VXT, SSH.
  • Viti TE.

Calcestruzzo:

  • Ancorante meccanico: FM-753, FM-753 crack, CLR.
  • Ancorante chimico: KEM H, KEM V, KEM HR + BFK.

Supporto in muratura forata:

  • Ancorante chimico: KEM V, KEM HR, KEM HP + BFK + BRP.

Acciaio:

  • Viti TE.

Note tecniche

Informazioni tecniche

F1: forza di trazione nell'asse centrale dell'angolare
Situazione particolare di un fissaggio con solo un angolare:

Se la struttura impedisce la rotazione dell'elemento fissato, la resistenza a trazione è pari alla metà del valore indicato per due angolari.
In caso contrario, la resistenza della connessione dipende dalla distanza « f » tra la superficie di contatto verticale e il punto di applicazione del carico.
F2 e F3: forza laterale di taglio

Situazione particolare di una connessione con solo un angolare:
Il valore di resistenza da considerare è pari alla metà di quello indicato per due angolari.
F4 e F5: forza trasversale diretta verso od opposta all'angolare

La resistenza della connessione dipende dalla distanza " e " tra la base della piastra angolare e il punto di applicazione del carico.

In questa scheda sono presenti solo le forze F1, F2 e F3 per le connessioni con 2 angolari.
