Scheda tecnica
ABR
Piastra di fissaggio angolare con nervatura

Le piastre di fissaggio angolare con nervatura ABR possono essere utilizzate per strutture in legno ad alto carico.

Caratteristiche prodotto

Materiale

  • ABR9020: Acciaio zincato S250GD + Z275 secondo EN 10346.
  • ABR7015: Acciaio zincato S350GD + Z275 secondo EN 10346.
  • 275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

  • Carico in tutte le direzioni.
  • Capacità ottimizzata per chiodature complete e parziali.
  • Per realizzare applicazioni Legno/Legno o Legno/Calcestruzzo.

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno ingegnerizzato, calcestruzzo, acciaio, ecc.
  • Elemento secondario: legno massiccio, legno ingegnerizzato.

Utilizzo

  • Connessioni compatte legno-legno con carichi relativamente elevati in tutte le direzioni, ad esempio arcarecci su travi principali, capriate, ecc.
ABR 7015.jpg

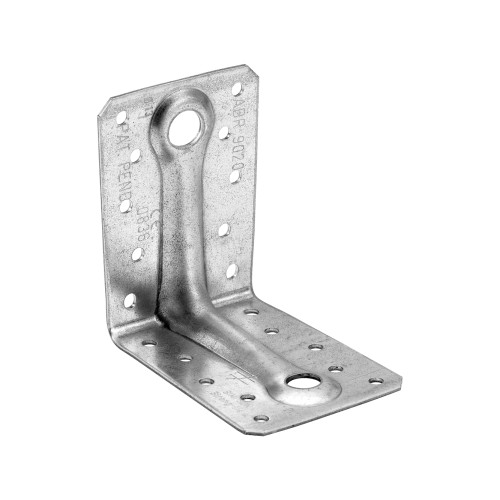

ABR 9020.jpg

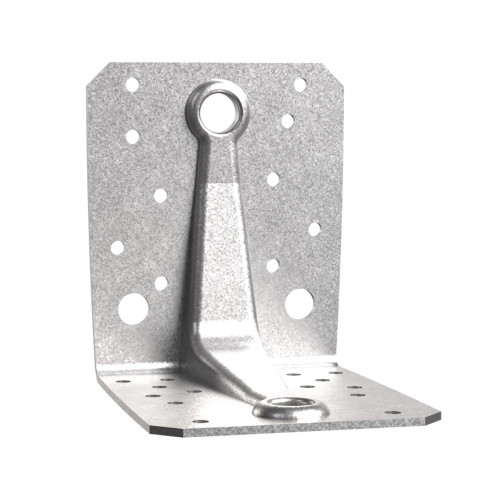

ABR 10525.jpg
ABR9020 beam beam montage.jpg
ABR7015 Inst..jpg
ABR9020 Installer.jpg
ABR10525 Installer V2.jpg
ABR9020 steel.jpg

Dati tecnici

Gamma prodotto

ABR9020 beam beam montage.jpg
Gamma prodotto

Caricato combinato:


Codici DB nr. NOBB nr. Dimensioni [mm] Fori lato A Fori lato B Pz/conf.
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR7015 1553168 45554233 70 70 55 1.5 8 1 - - 8 1 - - 50
ABR9020 1241531 41327099 88 88 65 2 10 - 1 - 10 - 1 - 50
ABR10525 1553164 45540683 105 105 90 2.5 10 - 2 1 14 - - 1 50

Capacità caratteristiche - Legno/Legno - Chiodatura completa - 2 angolari per connessione

ABR7015 9020 10525 beam beam montage A B FULL
ABR7015 Inst..jpg
Capacità caratteristiche - Legno/Legno - Chiodatura completa - 2 angolari per connessione

1) b = 75 mm; e = 130 mm

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.
Codici Legno/Legno - Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5.k*
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40
ABR7015 6 8 5.2 6.1 - - - 6.6 7.3 - - - 4,2 / kmod^0,3 4,8 / kmod^0,3
ABR9020 8 10 9.7 10.8 11.9 14.9 14.6 9.4 10.3 12.2 13 12.3 4,6 / kmod^0,7 4,9 / kmod^0,7
ABR10525 10 14 12.7 17.2 23.5 29.4 - 10.8 12.1 18.5 19.7 - 10,6 / kmod^0,2 -

Capacità caratteristiche - Legno/Legno - Chiodatura parziale - 2 angolari per connessione

ABR7015 9020 10525 beam beam montage A B PARTIAL
ABR7015 Inst..jpg
Capacità caratteristiche - Legno/Legno - Chiodatura parziale - 2 angolari per connessione

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.
Codici Legno/Legno - Chiodatura parziale
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR9020 4 6 4.9 5.9 7.8 9.8 5.9 6.5 7.6 8.1
ABR10525 6 6 4.8 5.7 7.6 9.5 9.7 10.6 13.4 14.3

Capacità caratteristiche - Trave/Pilastro - 2 angolari per connessione

ABR9020 10525 beam column montage A B
Angle_Load direction post_beam.JPG
Capacità caratteristiche - Trave/Pilastro - 2 angolari per connessione
Codici Trave/Pilastro
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Q.tà CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x40 CNA4.0x60 CSA5.0x40
ABR9020 4 6 6 9.8 11.8 5.1 6.9 7.1
ABR10525 6 8 9.4 14.8 25.5 10.2 13.9 14.2

Capacità caratteristiche - Legno/Acciaio 6mm - Chiodatura parziale - 2 angolari per connessione

ABR9020 10525 beam steel montage A B
Capacità caratteristiche - Legno/Acciaio 6mm - Chiodatura parziale - 2 angolari per connessione
Codici Legno/Acciaio 6mm - Chiodatura parziale
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k
Q.tà Tipo Q.tà Tipo CNA4.0x60
ABR9020 8 CNA 4 PDPA-75 12.1
ABR10525 10 CNA 4 PDPA-75 15.3

Installazione tipica

Fissaggi

  • Chiodi CNA Ø4 o viti CSA Ø5
ABR9020 post beam montage.jpg
ABR9020 steel.jpg
ABR9020 beam beam montage.jpg

Note tecniche
