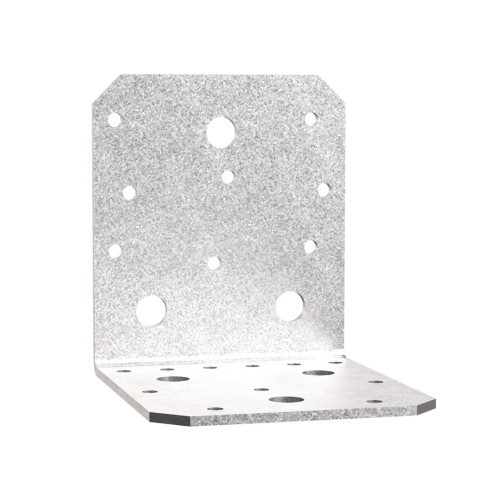

Le piastre angolari AB sono utilizzate per assemblaggi in strutture lignee per giunzioni legno-legno, legno-calcestruzzo.
Caratteristiche prodotto
Materiale
- Acciaio zincato S250GD + Z275 secondo EN 10346.
Campi di impiego
Applicazioni
- Elemento di supporto: legno massiccio, legno lamellare, calcestruzzo, acciaio, ecc.
- Elemento secondario: legno massiccio, legno composito, lamellare, capriate, profili, ecc.
Utilizzo
- Fissaggio in capriate leggere. Pannelli di rivestimento, sottostrutture di rivestimenti. Strutture a telaio, X-LAM, ecc.
Dati tecnici
|
Codici
|
DB nr.
|
NOBB nr.
|
Dimensioni [mm]
|
Fori lato A
|
Fori lato B
|
|
A
|
B
|
C
|
t
|
Ø5
|
Ø8.5
|
Ø11
|
Ø5
|
Ø8.5
|
Ø11
|
| AB70 |
7742299 |
21744552 |
70 |
70 |
55 |
2 |
4 |
2 |
- |
7 |
1 |
- |
| AB90 |
3779303 |
21220785 |
88 |
88 |
65 |
2.5 |
6 |
- |
3 |
9 |
- |
2 |
| AB105 |
3779329 |
21220801 |
103 |
103 |
90 |
3 |
8 |
- |
3 |
11 |
- |
3 |
Capacità caratteristiche predeterminate* - Trave/Trave - Chiodatura completa - 2 angolari per connessione
Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione kmod.
1) R4/5,k è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. Vedi ETA per altri valori di b ed e.
Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k e R2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella 2. Se la trave è libera di ruotare, consultare il nostro ETA.
* Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) – kmod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106. |
|
Codici
|
Capacità caratteristiche predeterminate* - Trave/Trave - Chiodatura completa
|
|
Fissaggi
|
Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
|
|
Lato A
|
Lato B
|
R1.k*
|
R2.k = R3.k*
|
|
Q.tà
|
Q.tà
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
| AB70 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| AB90 |
6 |
9 |
4.3 |
5.3 |
6.9 |
7.7 |
6.8 |
7.1 |
9.4 |
10.4 |
| AB105 |
8 |
11 |
7.2 |
8.7 |
11.5 |
13.1 |
12.2 |
13.3 |
16.9 |
18.1 |
Capacità caratteristiche predeterminate* - Trave/Trave - Chiodatura parziale - 2 angolari per connessione
* Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) – kmod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106. |
|
Codici
|
Capacità caratteristiche predeterminate* - Legno/Legno - Chiodatura parziale
|
|
Fissaggi
|
Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
|
|
Lato A
|
Lato B
|
R1.k |
R2.k = R3.k |
|
Q.tà
|
Tipo
|
Q.tà
|
Tipo
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
| AB70 |
2 |
- |
3 |
- |
3.2 |
3.9 |
- |
- |
3.4 |
3.8 |
5.2 |
5.6 |
| AB90 |
4 |
- |
4 |
- |
2.6 |
3.2 |
3.6 |
4.5 |
5 |
5.5 |
6.9 |
7.3 |
| AB105 |
4 |
- |
5 |
- |
4.3 |
5.3 |
6.1 |
7.6 |
3.6 |
4 |
7 |
7.5 |
Capacità caratteristiche predeterminate* - Trave/Calcestruzzo - 2 angolari per connessione
*Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) – kmod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.
Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106. |
|
Codici
|
Capacità caratteristiche predeterminate* - Trave/Calcestruzzo
|
Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
|
|
Fissaggi
|
R1.k*
|
R2.k = R3.k |
|
Lato A
|
Lato B
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
|
Q.tà
|
Tipo
|
Q.tà
|
Tipo
|
| AB90 |
5 |
CNA* |
2 |
Ø10 |
6 |
6 |
6 |
6 |
4.7 |
5 |
6.2 |
6.6 |
| AB105 |
5 |
CNA* |
2 |
Ø10 |
12.3 |
12.5 |
12.5 |
12.5 |
4.9 |
5.1 |
6.4 |
6.8 |
Capacità caratteristiche - Trave/Trave - Chiodatura completa - 2 angolari per connessione
Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione kmod.
1) R4/5,k è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. Vedi ETA per altri valori di b ed e.
Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k e R2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella 2. Se la trave è libera di ruotare, consultare il nostro ETA. |
|
Codici
|
Trave/Trave - Chiodatura completa
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
|
|
Lato A
|
Lato B
|
R1.k |
R2.k = R3.k |
R4.k = R5.k (1) |
|
Q.tà
|
Q.tà
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
CNA4.0x40
|
CNA4.0x60
|
| AB70 |
4 |
7 |
3.1/kmod^0.3 |
3.9/kmod^0.3 |
5.0/kmod^0.3 |
- |
4.8 |
5.3 |
7 |
7.5 |
1.4/kmod^0.3 |
- |
| AB90 |
6 |
9 |
4.2/kmod^0.3 |
5.1/kmod^0.3 |
6.7/kmod^0.3 |
7.5/kmod^0.3, max: 6.9/kmod |
6.8 |
7.1 |
9.4 |
10.4 |
1.9/kmod^0.3 |
2.5/kmod^0.5 |
| AB105 |
8 |
11 |
7.0/kmod^0.3 |
8.5/kmod^0.3 |
11.2/kmod^0.3 |
12.7/kmod^0.3 |
12.2 |
13.3 |
16.9 |
18.1 |
3.3/kmod^0.3 |
4.7/kmod^0.3 |
Capacità caratteristiche - Trave/Trave - Chiodatura parziale - 2 angolari per connessione
Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione kmod.
1) R4/5,k è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. Vedi ETA per altri valori di b ed e.
Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k eR2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella 2. Se la trave è libera di ruotare, consultare il nostro ETA. |
|
Codici
|
Trave/Trave - Chiodatura parziale
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
|
|
Lato A
|
Lato B
|
R1.k |
R2.k = R3.k |
R4.k = R5.k(1) |
|
Q.tà
|
Q.tà
|
CNA4.0x40
|
CNA4.0x60
|
CNA4.0x40
|
CNA4.0x60
|
CNA4.0x40
|
CNA4.0x60
|
| AB70 |
2 |
3 |
3.9/kmod^0.3 |
- |
3.8 |
5.6 |
1.4/kmod^0.3 |
- |
| AB90 |
4 |
4 |
3.1/kmod^0.3 |
4.4/kmod^0.3 |
5.5 |
7.3 |
1.2/kmod^0.5 |
1.7/kmod^0.3 |
| AB105 |
4 |
5 |
5.4/kmod^0.3 |
7.4/kmod^0.3 |
4 |
7.5 |
2.1/kmod^0.5 |
2.9/kmod^0.4 |
Capacità caratteristiche - Trave/Calcestruzzo - 2 angolari per connessione
Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.
Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106. |
|
Codici
|
Trave/Calcestruzzo
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
|
|
Lato A
|
Lato B
|
R1.k |
R2.k = R3.k |
|
Q.tà
|
Tipo
|
Q.tà
|
Tipo
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
CNA4.0x35
|
CNA4.0x40
|
CNA4.0x50
|
CNA4.0x60
|
| AB90 |
5 |
CNA* |
2 |
Ø10 |
5.4/kmod |
5.4/kmod |
5.4/kmod |
5.4/kmod |
4.73 |
5.03 |
6.3 |
6.66 |
| AB105 |
5 |
CNA* |
2 |
Ø10 |
min (12.3 ; 11.3/kmod) |
min (13.7 ; 11.3/kmod) |
min (17.5 ; 11.3/kmod) |
min (19.7 ; 11.3/kmod) |
4.8 |
5.1 |
6.4 |
6.8 |

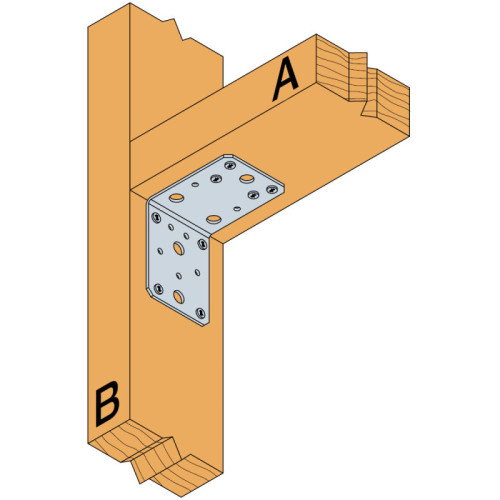

Capacità caratteristiche - Trave/Pilastro - 1 angolare per connessione
Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione kmod |
|
Codici
|
Trave/Pilastro
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
|
|
Lato A
|
Lato B
|
R1.k |
R2.k |
|
Q.tà
|
Q.tà
|
Ala rivolta verso il basso
|
Ala rivolta verso l'alto
|
CNA4.0x40
|
CNA4.0x60
|
|
CNA4.0x40
|
CNA4.0x60
|
CNA4.0x40
|
CNA4.0x60
|
| AB90 |
4 |
4 |
5.2/ kmod^0.55 |
5.2/ kmod^0.55 |
4.0/ kmod^0.5 |
4.0/ kmod^0.5 |
0.7/ kmod |
0.7/ kmod |
| AB105 |
6 |
5 |
10,0; max:9,8/ kmod |
9.4/ kmod^0.6 |
8.1/ kmod^0.75 |
8.1/ kmod^0.75 |
1.4/ kmod |
1.4/ kmod |
Capacità caratteristiche - Traverso - 2 angolari per connessione
|
|
Codici
|
Trave/Trave
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
|
|
Lato A
|
Lato B
|
R2.k = R3.k |
|
Q.tà
|
Q.tà
|
CNA4.0x40
|
CNA4.0x60
|
| AB90 |
9 |
6 |
7.2 |
10.2 |
| AB105 |
11 |
8 |
13.3 |
18.1 |
Capacità caratteristiche - X-LAM/Calcestruzzo
Il carico caratteristico si basa sulla durata del carico istantaneo e sulla classe di servizio 2 secondo EC5 (EN 1995) – kmod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA. |
|
Codici
|
Fissaggi
|
Capacità caratteristiche - X-LAM/Calcestruzzo [kN]
|
|
Lato A
|
Lato B
|
R1,k (Tensile) [kN]
| R1,k |
R2,k = R3,k |
|
Q.tà
|
Q.tà
|
Tipo
|
CNA4.0x50
|
CNA4.0x50
|
| AB90 |
5 |
2 |
M10 |
- |
3 |
3.1 |
| AB105 |
5 |
2 |
M10 |
- |
6.2 |
3.2 |
Installazione tipica
Fissaggi
- Chiodi CNA Ø4 o viti CSA Ø5.
Informazioni tecniche
F1: forza di trazione nell'asse centrale della piastra angolare Situazione particolare di un fissaggio con solo una piastra angolare:
Se la struttura impedisce la rotazione dell'elemento fissato, la resistenza di trazione è pari alla metà del valore indicato per due piastre angolari.
In caso contrario, la resistenza della connessione dipende dalla distanza « f » tra la superficie di contatto verticale e il punto di applicazione del carico.
F2 e F3: forza laterale di taglio Situazione particolare di una connessione con solo una piastra angolare: Il valore di resistenza da considerare è pari alla metà di quello indicato per due piastre angolari.
F4 e F5: forza trasversale diretta verso od opposta alla piastra angolare La resistenza della connessione dipende dalla distanza " e " tra la base della piastra angolare e il punto di applicazione del carico.
In questa scheda sono presenti solo le forze F1, F2 e F3 per le connessioni con 2 piastre angolari. Contattaci per ulteriori informazioni.
|
