Scheda tecnica
ABR

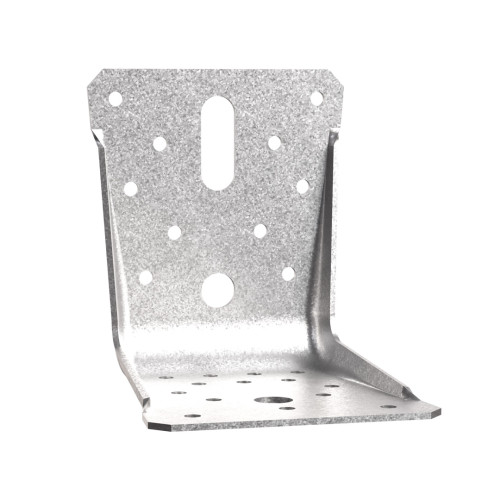

Piastra di fissaggio angolare con nervatura

Piastra di fissaggio angolare con nervatura

Caratteristiche prodotto

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

  • Elevata rigidità grazie alle generose nervature laterali.
  • Elevati valori di carico.

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno lamellare, calcestruzzo, acciaio, ecc.
  • Elemento secondario: legno massiccio, legno composito, lamellare, capriate, profili, ecc.

Utilizzo

  • Fissaggio in capriate leggere.
  • Pannelli di rivestimento, sottostrutture di rivestimenti.
  • Strutture a telaio, X-LAM, travi di banchina, ecc.
ABR9015 inst..jpg
ABR100 F-loads
ABR100 concrete inst..jpg
ABR100 beam beam montage.jpg

Dati tecnici

Gamma prodotto

ABR100 beam beam montage.jpg
Gamma prodotto
Codici DB nr. NOBB nr. Dimensioni [mm] Fori lato A [mm] Fori lato B [mm]
A B C t Ø5 Ø12 Ø13 Ø12x32 Ø5 Ø12 Ø13
ABR9015 1241530 41327081 89 89 60 1.5 10 - 1 - 10 - 1
ABR100 1329235 42424786 103 103 90 2 10 1 - 1 14 1 -

Capacità caratteristiche - Legno/Legno - Chiodatura completa - 2 angolari per connessione

ABR100 ABR9015 beam beam montage A B
Capacità caratteristiche - Legno/Legno - Chiodatura completa - 2 angolari per connessione

1) b = 75 mm; e = 130 mm (vedi schema in Note tecniche).
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.
Codici Legno/Legno - Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5.k(1)
Q.tà Q.tà CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40
ABR9015 8 10 3.45 4.1 5.4 6.6 13.2 6.3 7.1 8 9.6 10.5 - - - - 5 /kmod^0,4
ABR100 10 14 9.7 11.7 15.7 19.7 min (26,7/kmod^0,2 ; 27 /kmod) 9.6 12.8 14.2 16.7 20.3 2.4 4.2 5.1 5.1 5.1

Capacità caratteristiche - Legno/Calcestruzzo - 2 angolari per connessione

ABR100 ABR9015 beam concrete montage A B
Capacità caratteristiche - Legno/Calcestruzzo - 2 angolari per connessione

* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato. Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.
Codici Legno/Calcestruzzo
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k = R5.k
Q.tà Tipo Q.tà Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40
ABR100 1 Ø10 10 CNA* min (17,1; 21,6 /kmod) min (20,6; 21,6 /kmod) min (26,6; 21,6 /kmod) 7.2 8.7 10.9 8.6 10.4

Capacità caratteristiche - Legno/Acciaio - 2 angolari per connessione

ABR100 beam steel montage A B
Capacità caratteristiche - Legno/Acciaio - 2 angolari per connessione

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.
Codici Legno/Acciaio
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k
Q.tà Tipo Q.tà Tipo CNA4.0x60
ABR100 10 CNA* 4 PDPA-75 21.5

Capacità caratteristiche predeterminate* - Legno/Calcestruzzo - 2 angolari per connessione

ABR100 beam concrete montage.jpg
Capacità caratteristiche predeterminate* - Legno/Calcestruzzo - 2 angolari per connessione

* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

** Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.


In caso di carichi combinati, deve essere soddisfatta la seguente formula:





Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.
Codici Legno/Calcestruzzo
Fissaggi Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k** R2.k = R3.k
Q.tà Tipo Q.tà Tipo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50
ABR100 1 Ø10 10 CNA* 17.1 20.6 24 7.2 8.7 10.9

Capacità caratteristiche - Trave/Trave - Viti Ø10 - 2 angolari per connessione

Capacità caratteristiche - Trave/Trave - Viti Ø10 - 2 angolari per connessione
Codici Trave/Trave - Viti Ø - 2 angolari per connessione
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR100 2 SSH 1 SSH 5.2 9.9 2.7 3.4

Capacità caratteristiche - Trave/Calcestruzzo - Viti Ø10 - 2 angolari per connessione

ABR100 beam concrete montage.jpg
Capacità caratteristiche - Trave/Calcestruzzo - Viti Ø10 - 2 angolari per connessione

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
Codici Trave/Calcestruzzo - Viti Ø10 - 2 angolari per connessione
Fissaggi Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k
Q.tà Tipo Q.tà Tipo SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR100 1 Ø10 1 SSH 5.7 10.2 4.1 4.7

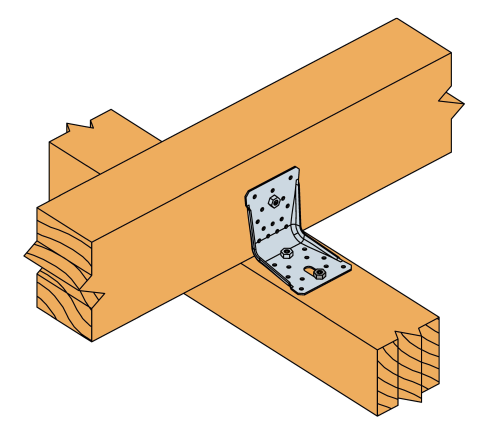

Installazione tipica

Fissaggi

Legno:

  • Chiodi CNA
  • Viti SSH
  • Viti CSA


Calcestruzzo:

  • Ancorante meccanico: FM-753, FM-753 crack, CLR.
  • Ancorante chimico: KEM H, KEM V, KEM HR + BFK
  • Vite TE M10
  • Chiodo a sparo PDPA-75
ABR9015 inst..jpg
ABR100 beam beam montage.jpg
ABR9015 inst..jpg
ABR100 beam concrete montage.jpg
ABR100 beam steal montage.jpg

Note tecniche

Kraftretninger 1 ABR9015 100.jpg
Kraftretninger 2 ABR9015 100.jpg
Kraftretninger 3 ABR9015 100.gif





ABR
Piastra di fissaggio angolare con nervatura
