Scheda tecnica
SWD
Vite per fissaggio strutturale a doppio filettatura

Le viti SWD possono essere utilizzate per creare connessioni quasi nascoste grazie alla piccola testa cilindrica. Il design della vite la rende adatta per installazioni inclinate e angolate che aumentano la capacità di carico.

Caratteristiche prodotto

Materiale

  • Acciaio
  • Rivestimento Protec®

Caratteristiche prodotto

  • Testa cilindrica ridotta
  • Doppia filettatura
  • Punta a scalpello

Campi di impiego

Applicazioni

  • Legno-Legno
Solid Wood
EPD

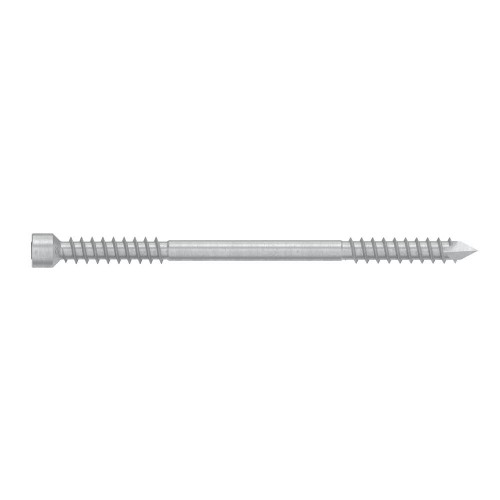

SWD Main Image.jpg

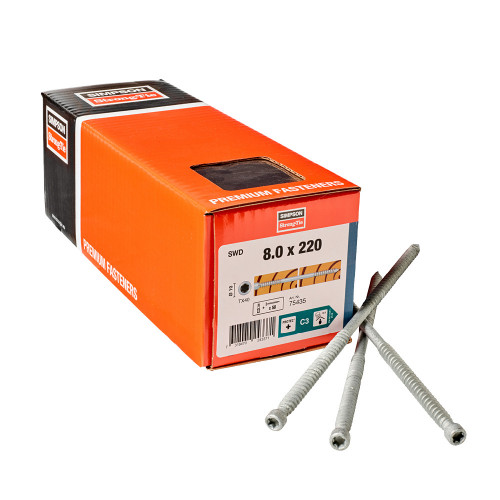

SWD Prod image.jpg
SWD Main Image.jpg

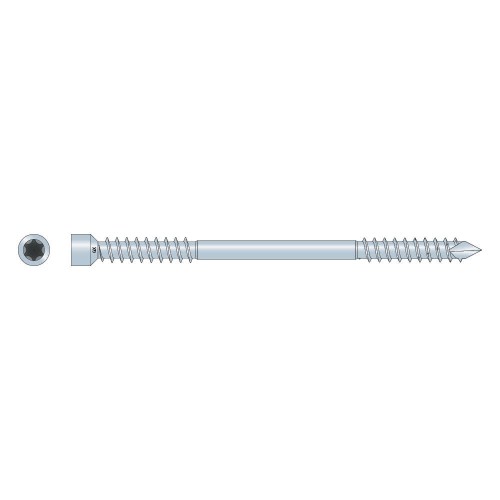

SWD Photo Gallery 1.jpg

Dati tecnici

Gamma prodotto

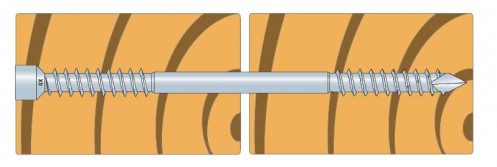

SWD Installation Image.jpg

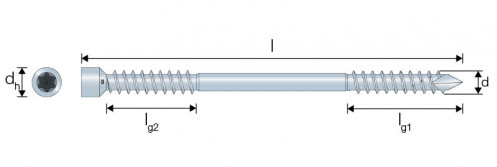

SWD Dim Image.jpg
Gamma prodotto
Codici Codice Dimensioni [mm] Q.tà
d l dh d1 Ah ht lg1 lg2 tfix Inserto
SWD6.5X65 75425 6.5 65 8 4 - - 28 21.5 - T-30 50
SWD6.5X90 75426 90 8 4 - - 40 33.5 - T-30 50
SWD6.5X130 75427 130 8 4 - - 40 33.5 - T-30 50
SWD6.5X160 75428 160 8 4 - - 65 58.5 - T-30 50
SWD6.5X190 75429 190 8 4 - - 80 73.5 - T-30 50
SWD6.5X220 75430 220 10 4 - - 95 88.5 - T-30 50
SWD8.0X90 75431 7.8 90 10 5.4 - - 40 31.5 - T-40 50
SWD8.0X130 75432 130 10 5.4 - - 40 31.5 - T-40 50
SWD8.0X160 75433 160 10 5.4 - - 65 56.5 - T-40 50
SWD8.0X190 75434 190 10 5.4 - - 80 71.5 - T-40 50
SWD8.0X220 75435 220 10 5.4 - - 95 86.5 - T-40 50
SWD8.0X245 75436 245 10 5.4 - - 107.5 99 - T-40 50
SWD8.0X275 75437 275 10 5.4 - - 107.5 99 - T-40 50
SWD8.0X300 75438 300 10 5.4 - - 135 126.5 - T-40 50
SWD8.0X330 75439 330 10 5.4 - - 135 126.5 - T-40 50

Capacità caratteristiche

Capacità caratteristiche
Codici Momento di snervamento caratteristico – My,k [Nm] Resistenza caratteristica ad estrazione - fax,k,90° [N/mm²] Parametro caratteristico all’attraversamento della testa - fhead,k [N/mm²] Resistenza caratteristica a trazione - ftens,k [kN] Resistenza caratteristica a torsione - ftor,k [Nm] Rapporto torsionale
SWD6.5X65 12.4 13.7 - 14.5 12.6 ≥ 1,5
SWD6.5X90 12.4 13.7 - 14.5 12.6 ≥ 1,5
SWD6.5X130 12.4 13.7 - 14.5 12.6 ≥ 1,5
SWD6.5X160 12.4 13.7 - 14.5 12.6 ≥ 1,5
SWD6.5X190 12.4 13.7 - 14.5 12.6 ≥ 1,5
SWD6.5X220 12.4 13.7 - 14.5 12.6 ≥ 1,5
SWD8.0X90 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X130 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X160 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X190 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X220 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X245 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X275 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X300 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD8.0X330 26.8 13.1 - 25.3 27.7 ≥ 1,5
SWD6.5 12.4 13.7 - 14.5 12.6 -
SWD8 26.8 13.1 - 25.3 27.7 -
