Scheda tecnica

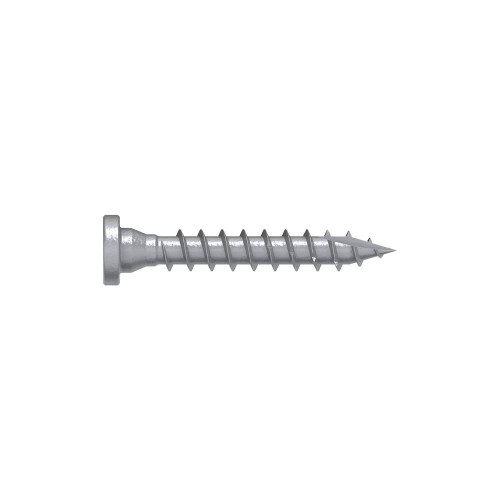

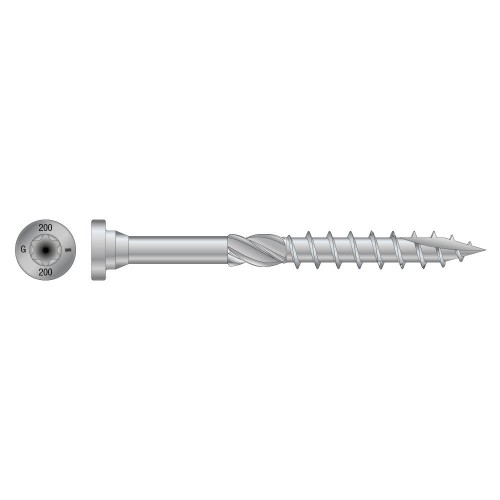

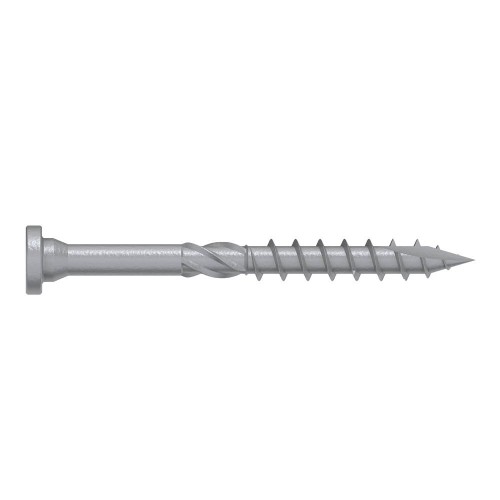

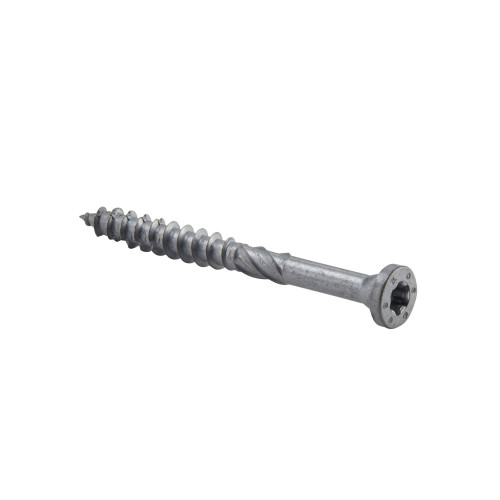

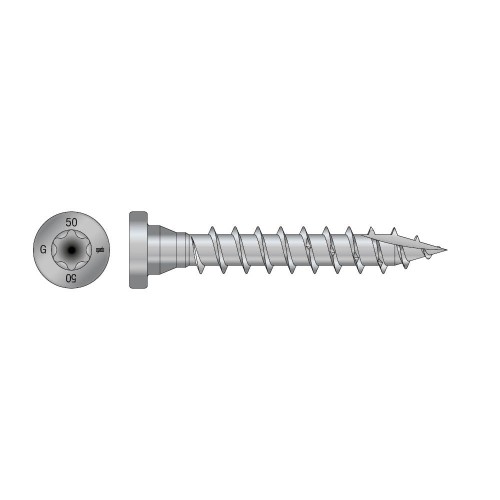

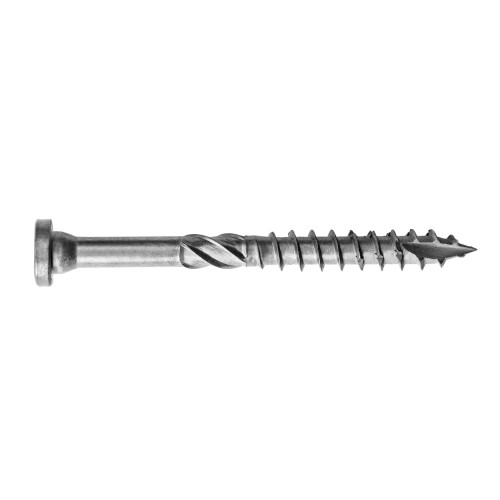

La vite SSF è una vite di collegamento per carichi pesanti progettata per applicazioni acciaio-legno. Il design della vite fornisce un'eccellente connessione all'acciaio e può trasferire carichi elevati. La testa piana con impronta Torx crea un risultato finale esteticamente migliore.

Caratteristiche prodotto

Materiale

Rivestimento Impreg®+

Caratteristiche prodotto

Testa piana con impronta Torx
Cono per il massimo adattamento
Filettatura di fresatura
Filettatura grossa seghettata
Punta tipo 17

Campi di impiego

Applicazioni

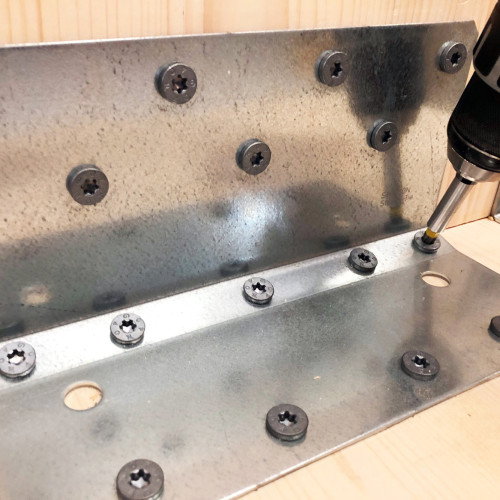

Acciaio-legno

Utilizzo

Adatto per applicazioni esterne


Dati tecnici

Gamma prodotto

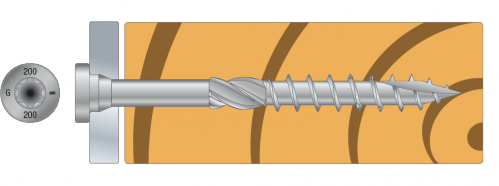

F_SSF200 pt_ProdIll_Ill_Prod_SSF_SCREW_GBO_EU_EU_CY.png

Gamma prodotto

Consulta la tabella completa online ➡️

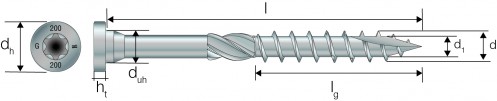

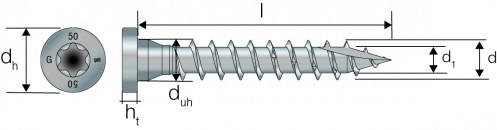

Codici	Codice	DB nr.	NOBB nr.	Dimensioni [mm]									Q.tà	Peso [kg]
Codici	Codice	DB nr.	NOBB nr.	d	l	d_h	h_t	d_uh	d₁	l_g	bit	Filetto	Q.tà	Peso [kg]
SSF8.0X40	75185	2054545	55520742	8	40	13	3	8.2	5.1	32	T-40	FT	50	0.01
SSF8.0X60	75186	2054546	55520757		60	13	3	8.2	5.1	42	T-40	PT	50	0.014
SSF8.0X80	75187	2054547	55520761		80	13	3	8.2	5.1	42	T-40	PTM	50	0.014
SSF10.0X40	75188	2054548	55520776	10	40	15	3	10.2	6.2	32	T-40	FT	50	0.014
SSF10.0X60	75189	2054549	55520780		60	15	3	10.2	6.2	42	T-40	PT	50	0.017
SSF10.0X80	75190	2054550	55520795		80	15	3	10.2	6.2	42	T-40	PTM	50	0.026

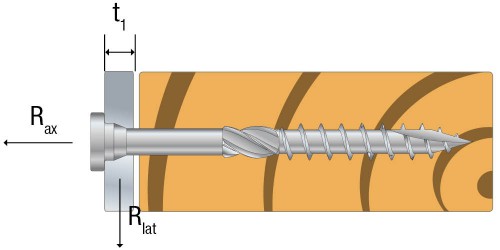

Capacità caratteristiche

Capacità caratteristiche

Consulta la tabella completa online ➡️

Codici	Capacità caratteristiche
Codici	Momento di snervamento caratteristico – M_y,k [M_y.k] [Nm]	Resistenza caratteristica ad estrazione - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Parametro caratteristico all’attraversamento della testa - f_head,k [f_head.k] [N/mm²]	Resistenza caratteristica a trazione - f_tens,k [f_tens.k] [kN]	Rapporto torsionale
SSF8.0X40	25.3	13.9	-	24.1	≥ 1,5
SSF8.0X60	25.3	13.9	-	24.1	≥ 1,5
SSF8.0X80	25.3	13.9	-	24.1	≥ 1,5
SSF10.0X40	-	-	-	-	-
SSF10.0X60	38.7	12.1	-	32.8	≥ 1,5
SSF10.0X80	38.7	12.1	-	32.8	≥ 1,5
