Scheda tecnica

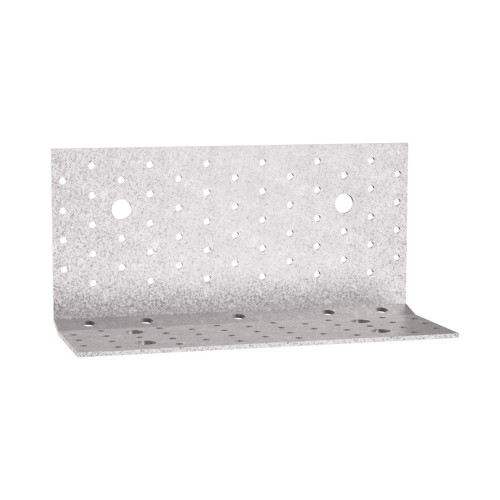

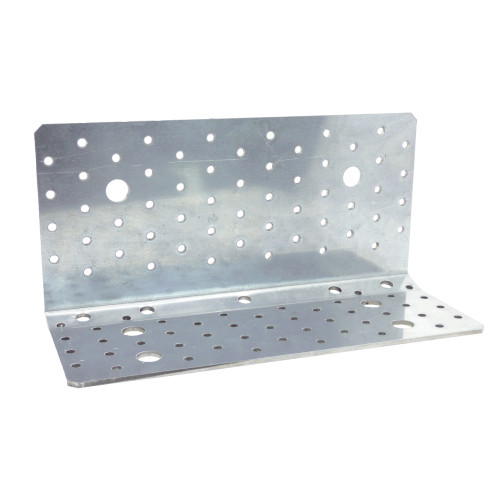

AB255HD
Piastra angolare per forze di taglio e trazione con viti inclinate

La piastra angolare rinforzata ABR255HD è stata sviluppata appositamente per fissare i pannelli in X-LAM.

Molto versatile, è particolarmente resistente ai carichi sia di taglio che verticali.

Con viti completamente filettate inserite in obliquo, consente capacità di sollevamento molto elevate e può essere nascosta sotto massetto in calcestruzzo.

Caratteristiche prodotto

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346

Vantaggi

  • Ideale per l'impiego in edifici in X-LAM.
  • Elevate prestazioni per carichi orizzontali (F2 / F3) e verticali (F1).
  • Può essere nascosto sotto il massetto in calcestruzzo.

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno lamellare, etc.
  • Elemento secondario: legno massiccio, legno composito, legno lamellare.

Utilizzo

  • Legno massiccio
  • X-Lam
picto nouveau_FR
EPD

Dati tecnici

Gamma prodotto

Gamma prodotto
Codici DB nr. NOBB nr. Dimensioni [mm] Fori lato A Fori lato B Pz/conf. Peso [kg]
A B C t Ø5 Ø14 Ø5 Ø9 Ø14
AB255HD 2112421 57294576 123 100 255 3 56 2 41 5 4 10 1.2

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 1

AB255HD timber to timber CLT A B
Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 1

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.
Codici Legno/Legno - Schema chiodatura 1
Fissaggi Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k R5.k
Q.tà Tipo Q.tà Tipo Qty Type CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 5 ESCRFTC8.0x140 13 CNA/CSA min (47.0 ; 56/kmod) min (51.0 ; 56/kmod) min (51.0 ; 56/kmod) min (51.0 ; 56/kmod) 35 42.9 45.7 46 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min (6.6 ; 9.2/kmod) min (8.7 ; 9.2/kmod) min (10.9 ; 9.2/kmod) 9.2/kmod

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 1

AB255HD timber to timber CLT A B
Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 1

(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9.  Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.
Codici Legno/Legno - Schema chiodatura 1
Fissaggi Capacità caratteristiche predeterminate* - Legno C24 - 1 angolare per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k R5.k
Q.tà Tipo Q.tà Tipo Q.tà Tipo CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 5 ESCRFTC8.0x140 13 CNA/CSA 47 51 51 51 35 42.9 45.7 46 15.1 15.1 15.1 15.1 6.6 8.7 10.2 10.2

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 2

AB255HD timber to timber CLT A B
Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 2

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.
Codici Legno/Legno - Schema chiodatura 2
Fissaggi Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k R5.k
Q.tà Tipo Q.tà Tipo Q.tà Tipo CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 30 CNA/CSA 5 ESCRFTC8.0x200 13 CNA/CSA min (54.2 ; 56/kmod) min (66.4 ; 56/kmod) min (70.8 ; 56/kmod) min (72.4 ; 56/kmod) 37.7 46.5 49.7 53.5 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min (10.2 ; 9.2/kmod) min (13.5 ; 9.2/kmod) min (16.8 ; 9.2/kmod) 9.2/kmod

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 2

AB255HD timber to timber CLT A B
Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 2

(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9.  Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.
Codici Legno/Legno - Schema chiodatura 2
Fissaggi Capacità caratteristiche predeterminate* - Legno C24 - 1 angolare per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k R5.k
Q.tà Tipo Q.tà Tipo Q.tà Tipo CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 30 CNA/CSA 5 ESCRFTC8.0x200 13 CNA/CSA 54.2 62.2 62.2 62.2 37.7 46.5 49.7 53.5 15.1 15.1 15.1 15.1 10.2 10.2 10.2 10.2

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 3

AB255HD timber to timber CLT A B
Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 3

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.
Codici Legno/Legno - Schema chiodatura 3
Fissaggi Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
Lato A Lato B R1.k R2.k = R3.k R4.k R5.k
Q.tà Tipo Q.tà Tipo Q.tà Tipo CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA5.0x50
AB255HD 26 CNA/CSA 3 ESCRFTC8.0x200 13 CNA/CSA min (46.8 ; 56/kmod) min (46.8 ; 56/kmod) min (46.8 ; 56/kmod) min (46.8 ; 56/kmod) 28.3 32.4 32.4 43.4 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min (6.5 ; 9.2/kmod) min (8.7 ; 9.2/kmod) min (10.8 ; 9.2/kmod) 9.25/kmod

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 3

AB255HD timber to timber CLT A B
Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 3

(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9.  Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.
Codici Legno/Legno - Schema chiodatura 3
Fissaggi Capacità caratteristiche predeterminate* - Legno C24 - 1 angolare per connessione [kN]
Lato a Lato B R1.k R2.k = R3.k R4.k R5.k
Q.tà Tipo Q.tà Tipo Q.tà Tipo CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 3 ESCRFTC8.0x200 13 CNA/CSA 46.8 46.8 46.8 46.8 28.3 32.4 32.4 43.4 15.1 15.1 15.1 15.1 6.5 8.7 10.2 10.2

Installazione tipica

Fissaggi

Legno:

  • Chiodi Ø4x50 o Ø4x60mm
  • Viti CSA Ø5x50 mm
  • ESCRFTC8.0xL (lunghezze differenti, sulla base delle capacità richieste)

Su calcestruzzo:

  • Ancorante meccanico: WA M12-104/5
  • Ancorante chimico: resina AT-HP + barra filettata LMAS M12-150/35

Installazione

  • Installare prima i chiodi CNA o le viti CSA e di seguito le viti inseramente filettate ESCRFTC8.0 con un angolo di circa 70°.
  • Per l'installazione delle viti oblique si consiglia di utilizzare una dima (è disponibile la dima SSJ).
  • Di seguito sono riportati i possibili schemi di avvitamento/chiodatura:

AB255HD - NP1
AB255HD - Schema chiodatura 1
AB255HD - NP2
AB255HD - Schema chiodatura 2
AB255HD - NP3
AB255HD - Schema chiodatura 3
