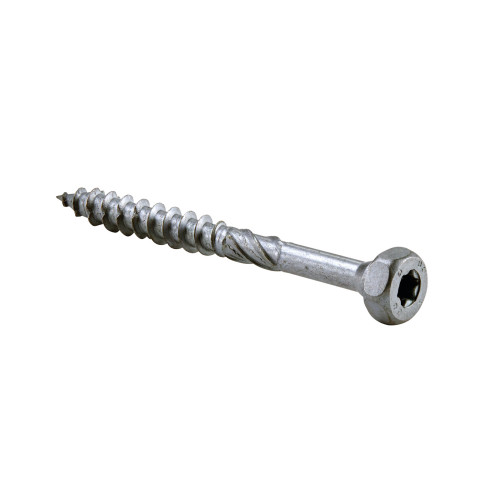

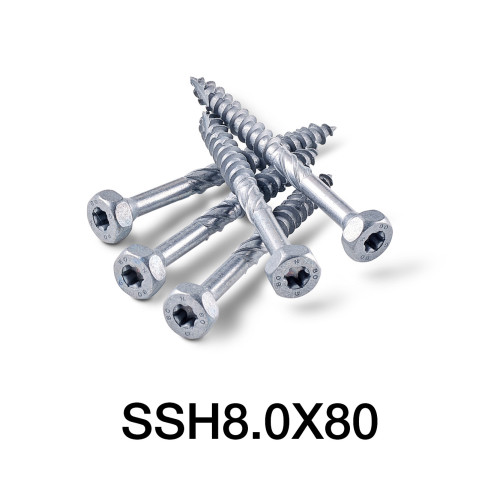

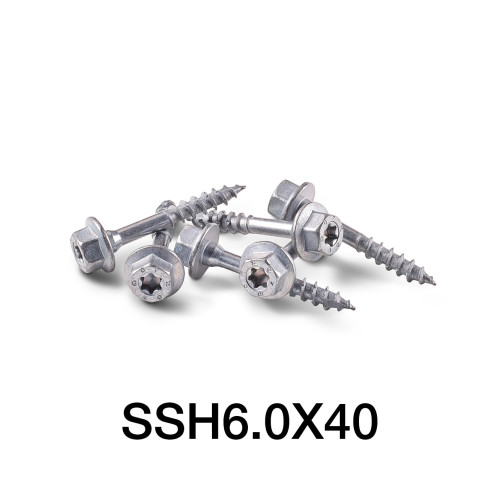

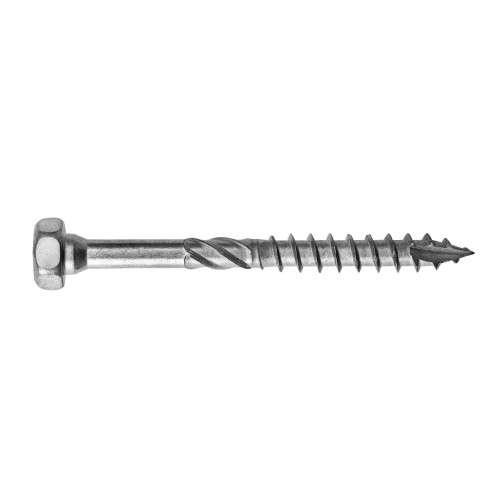

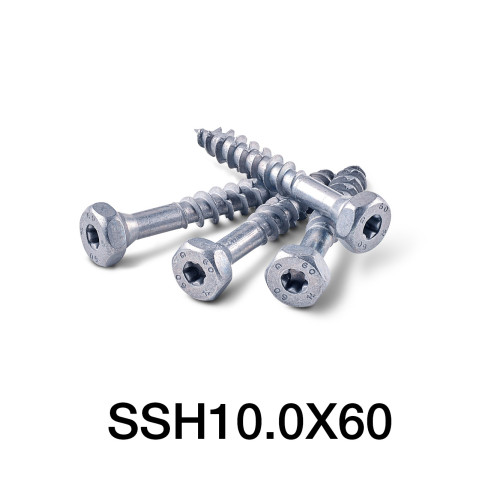

La vite a testa esagonale SSH è una vite di collegamento per carichi pesanti progettata per applicazioni acciaio-legno. Il design della vite fornisce un'eccellente connessione all'acciaio e può trasferire carichi elevati. La testa che combina l'esagonale e l'impronta Torx, consente di installare la vite con una bussola, con una chiave o con un inserto.
Caratteristiche prodotto
Caratteristiche prodotto

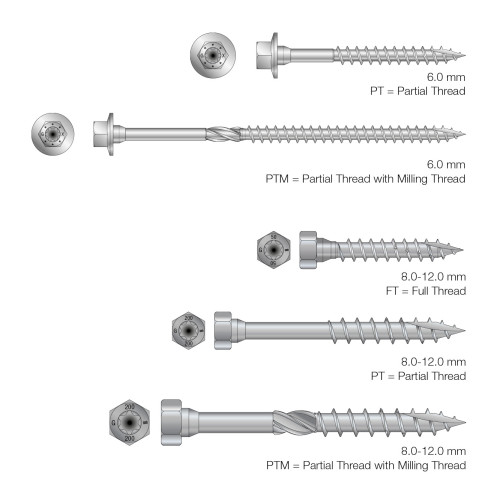

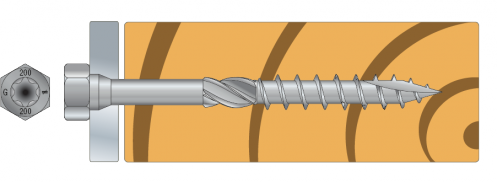

- Testa esagonale con impronta Torx
- Cono per il massimo adattamento
- Filettatura di fresatura
- Filettatura grossa seghettata
- Punta tipo 17
Campi di impiego
Utilizzo
- Adatto per applicazioni esterne

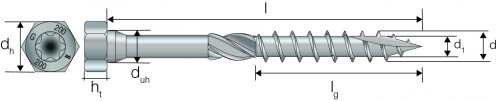

Dati tecnici
|
Codici
|
Codice
|
Dimensioni [mm]
|
Filetto
|
bit
|
Q.tà
|
|
d
|
l
|
dh |
ht |
duh |
d1 |
lg |
| SSH6.0X40 Blister |
77183 |
6 |
40 |
10 |
4.75 |
6.1 |
3.7 |
24 |
PT |
T-30 |
- |
| SSH6.0X50 Blister |
77184 |
50 |
10 |
4.75 |
6.1 |
3.7 |
33 |
PT |
T-30 |
- |
| SSH8.0x40 Blister |
77185 |
8 |
40 |
13 |
5.75 |
8.2 |
5.1 |
32 |
FT |
T-40 |
- |
| SSH8.0x50 Blister |
77186 |
50 |
13 |
5.75 |
8.2 |
5.1 |
42 |
FT |
T-40 |
- |
| SSH8.0x60 Blister |
77187 |
60 |
13 |
5.75 |
8.2 |
5.1 |
42 |
PT |
T-40 |
- |
| SSH8.0X60 |
75136 |
60 |
13 |
5.75 |
8.2 |
5.1 |
42 |
PT |
T-40 |
50 |
| SSH8.0x80 Blister |
77188 |
80 |
13 |
5.75 |
8.2 |
5.1 |
42 |
PTM |
T-40 |
- |
| SSH8.0X80 |
75137 |
80 |
13 |
5.75 |
8.2 |
5.1 |
42 |
PTM |
T-40 |
50 |
| SSH8.0x90 Blister |
77189 |
90 |
13 |
5.75 |
8.2 |
5.1 |
42 |
PTM |
T-40 |
- |
| SSH8.0x100 Blister |
77190 |
100 |
13 |
5.75 |
8.2 |
5.1 |
55 |
PTM |
T-40 |
- |
| SSH8.0X100 |
75139 |
100 |
13 |
5.75 |
8.2 |
5.1 |
55 |
PTM |
T-40 |
50 |
| SSH10.0x40 Blister |
77191 |
10 |
40 |
15 |
6 |
10.2 |
6.2 |
32 |
FT |
T-40 |
- |
| SSH10.0x50 Blister |
77192 |
50 |
15 |
6 |
10.2 |
6.2 |
42 |
FT |
T-40 |
- |
| SSH10.0X50 |
75150 |
50 |
15 |
6 |
10.2 |
6.2 |
42 |
FT |
T-40 |
50 |
| SSH10.0x60 Blister |
77193 |
60 |
15 |
6 |
10.2 |
6.2 |
42 |
PT |
T-40 |
- |
| SSH10.0X60 |
75151 |
60 |
15 |
6 |
10.2 |
6.2 |
42 |
PT |
T-40 |
50 |
| SSH10.0x80 Blister |
77194 |
80 |
15 |
6 |
10.2 |
6.2 |
42 |
PTM |
T-40 |
- |
| SSH10.0X80 |
75152 |
80 |
15 |
6 |
10.2 |
6.2 |
42 |
PTM |
T-40 |
50 |
| SSH10.0x90 Blister |
77195 |
90 |
15 |
6 |
10.2 |
6.2 |
42 |
PTM |
T-40 |
- |
| SSH10.0x100 Blister |
77197 |
100 |
15 |
6 |
10.2 |
6.2 |
55 |
PTM |
T-40 |
- |
| SSH10.0X100 |
75154 |
100 |
15 |
6 |
10.2 |
6.2 |
55 |
PTM |
T-40 |
50 |
| SSH10.0x120 Blister |
77198 |
120 |
15 |
6 |
10.2 |
6.2 |
85 |
PTM |
T-40 |
- |
| SSH12.0X60 |
75162 |
12 |
60 |
17 |
6.25 |
12.2 |
6.7 |
48 |
FT |
T-40 |
25 |
| SSH12.0X80 |
75163 |
80 |
17 |
6.25 |
12.2 |
6.7 |
48 |
PTM |
T-40 |
25 |
| SSH12.0X100 |
75165 |
100 |
17 |
6.25 |
12.2 |
6.7 |
55 |
PTM |
T-40 |
25 |
| SSH12.0X120 |
75166 |
120 |
17 |
6.25 |
12.2 |
6.7 |
85 |
PTM |
T-40 |
25 |
| SSH12.0X140 |
75167 |
140 |
17 |
6.25 |
12.2 |
6.7 |
85 |
PTM |
T-40 |
25 |
| SSH12.0X160 |
75168 |
160 |
17 |
6.25 |
12.2 |
6.7 |
110 |
PTM |
T-40 |
25 |
| SSH12.0X180 |
75169 |
180 |
17 |
6.25 |
12.2 |
6.7 |
110 |
PTM |
T-40 |
25 |
| SSH12.0X200 |
75170 |
200 |
17 |
6.25 |
12.2 |
6.7 |
110 |
PTM |
T-40 |
25 |
SAE(1) = SAE200 e SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 e SAE500 |
|
Codici
|
Angolari compatibili
|
Scarpe compatibili
|
Portapilastri compatibili
|
Prodotti garden compatibili
|
| SSH8.0X60 |
EBC |
- |
- |
- |
| SSH8.0X80 |
EBC |
- |
- |
- |
| SSH8.0X100 |
EBC |
- |
- |
- |
| SSH10.0X50 |
- |
SBE, SAE(1), S45, S1030, S1530 |
- |
RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET |
| SSH10.0X60 |
- |
SBE, SAE(1), S45, S1030, S1530 |
- |
RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET |
| SSH10.0X80 |
ABR105, E20/3 |
SBE, SAE(1), S45, S1030, S1530 |
PPA, PPRC, APB100/150, PBLR, PPSP |
RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET |
| SSH10.0X100 |
- |
SBE, SAE(1), S45, S1030, S1530 |
PPA, PPRC, APB100/150, PBLR, PPSP |
RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET |
| SSH12.0X60 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X80 |
AE116, AG922, ABR255, AKRX3L |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X100 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X120 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X140 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X160 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X180 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
| SSH12.0X200 |
- |
SAE(2), GLE, GSE, S45 |
PBP60/50 |
- |
Le proprietà caratteristiche di SSH8.0x40 e SSH10.0x40 sono disponibili nelle schede tecniche dei prodotti compatibili con queste viti (vedi tabella precedente).
|
|
Codici
|
Capacità caratteristiche
|
|
Momento di snervamento caratteristico – My,k [Nm]
|
Resistenza caratteristica ad estrazione - fax,k,90° [N/mm²]
|
Parametro caratteristico all’attraversamento della testa - fhead,k [N/mm²]
|
Resistenza caratteristica a trazione - ftens,k [kN]
|
Resistenza caratteristica a torsione - ftor,k [Nm]
|
Rapporto torsionale
|
| SSH8.0X60 |
25.3 |
13.9 |
19.5 |
24.1 |
26.4 |
≥ 1,5 |
| SSH8.0X80 |
25.3 |
13.9 |
19.5 |
24.1 |
26.4 |
≥ 1,5 |
| SSH8.0X100 |
25.3 |
13.9 |
19.5 |
24.1 |
26.4 |
≥ 1,5 |
| SSH10.0X50 |
38.7 |
12.1 |
19.3 |
32.8 |
43 |
≥ 1,5 |
| SSH10.0X60 |
38.7 |
12.1 |
19.3 |
32.8 |
43 |
≥ 1,5 |
| SSH10.0X80 |
38.7 |
12.1 |
19.3 |
32.8 |
43 |
≥ 1,5 |
| SSH10.0X100 |
38.7 |
12.1 |
19.3 |
32.8 |
43 |
≥ 1,5 |
| SSH12.0X60 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X80 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X100 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X120 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X140 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X160 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X180 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH12.0X200 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
| SSH6.0 |
10.4 |
13.3 |
17.9 |
13.1 |
11 |
≥ 1,5 |
| SSH8.0 |
25.3 |
13.9 |
19.5 |
24.1 |
26.4 |
≥ 1,5 |
| SSH10.0 |
38.7 |
12.1 |
19.3 |
32.8 |
43 |
≥ 1,5 |
| SSH12.0 |
52.3 |
12.2 |
18.8 |
40.4 |
62.4 |
≥ 1,5 |
Capacità caratteristiche verticali - Viti perpendicolari - 2 viti
Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno.
Questa tabella presenta le capacità caratteristiche verticali per 2 viti SSH installate perpendicolarmente alle fibre.
(1) Il valore di progetto è calcolato dal valore caratteristico con un coefficiente kmod pari a 0,9.
(2) Il valore ammissibile è calcolato a partire dal valore di progetto applicando un fattore di sicurezza per il sollevamento e la movimentazione pari a 1,5 e un fattore di sicurezza di 1,35.
Questo valore ammissibile deve essere confrontato con il carico di sollevamento non ponderato.
I valori di questa tabella sono stati verificati tramite test con un ente certificato. Per ulteriori informazioni, contattare l'ufficio tecnico. |
|
Codici
|
Codice
|
Capacità caratteristiche verticali - Viti perpendicolari - 2 viti
|
|
Angolo 30°
|
Angolo 45°
|
Angolo 60°
|
Angolo 75°
|
Angolo 90°
|
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
| SSH12.0X100 |
75165 |
8.1 |
5.6 |
277 |
11.4 |
7.9 |
390 |
13.9 |
9.6 |
474 |
15.5 |
10.7 |
528 |
16 |
11.1 |
548 |
| SSH12.0X120 |
75166 |
10.4 |
7.2 |
356 |
15.5 |
10.7 |
528 |
20.1 |
13.9 |
686 |
23.4 |
16.2 |
800 |
24.6 |
17 |
840 |
| SSH12.0X160 |
75168 |
11.7 |
8.1 |
400 |
18 |
12.5 |
617 |
24.4 |
16.9 |
835 |
29.8 |
20.6 |
1017 |
32 |
22.2 |
1096 |
Capacità caratteristiche verticali - Viti inclinati - 2 viti
Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno.
Questa tabella presenta le capacità caratteristiche verticali per 2 viti SSH che operano con lo stesso angolo della cinghia di sollevamento.
(1) Il valore di progetto è calcolato dal valore caratteristico con un coefficiente kmod pari a 0,9.
(2) Il valore ammissibile è calcolato a partire dal valore di progetto applicando un fattore di sicurezza per il sollevamento e la movimentazione pari a 1,5 e un fattore di sicurezza di 1,35.
Questo valore ammissibile deve essere confrontato con il carico di sollevamento non ponderato.
I valori di questa tabella sono stati verificati tramite test con un ente certificato. Per ulteriori informazioni, contattare l'ufficio tecnico. |
|
Codici
|
Codice
|
Capacità caratteristiche verticali - Viti inclinati - 2 viti
|
|
Angolo 45°
|
Angolo 60°
|
Angolo 90°
|
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
| SSH12.0X120 |
75166 |
15.8 |
10.9 |
538 |
- |
- |
- |
24.6 |
17 |
840 |
| SSH12.0X160 |
75168 |
20.5 |
14.2 |
701 |
26.3 |
18.2 |
899 |
32 |
22.2 |
1096 |
Capacità caratteristiche verticali - Viti perpendicolari con fresatura - 2 viti
Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno.
Questa tabella presenta le capacità caratteristiche verticali per 2 viti SSH installate con fresatura perpendicolarmente alle fibre.
(1) Il valore di progetto è calcolato dal valore caratteristico con un coefficiente kmod pari a 0,9.
(2) Il valore ammissibile è calcolato a partire dal valore di progetto applicando un fattore di sicurezza per il sollevamento e la movimentazione pari a 1,5 e un fattore di sicurezza di 1,35.
Questo valore ammissibile deve essere confrontato con il carico di sollevamento non ponderato.
I valori di questa tabella sono stati verificati tramite test con un ente certificato. Per ulteriori informazioni, contattare l'ufficio tecnico. |
|
Codici
|
Codice
|
Capacità caratteristiche verticali - Viti perpendicolari con fresatura - 2 viti
|
|
Angolo da 45° a 90°
|
|
Rk [kN]
|
Rd (1) [kN]
|
Qadm (2) [kg]
|
| SSH12.0X100 |
75165 |
16 |
11.1 |
548 |
| SSH12.0X120 |
75166 |
24.6 |
17 |
840 |
| SSH12.0X160 |
75168 |
32 |
22.2 |
1096 |

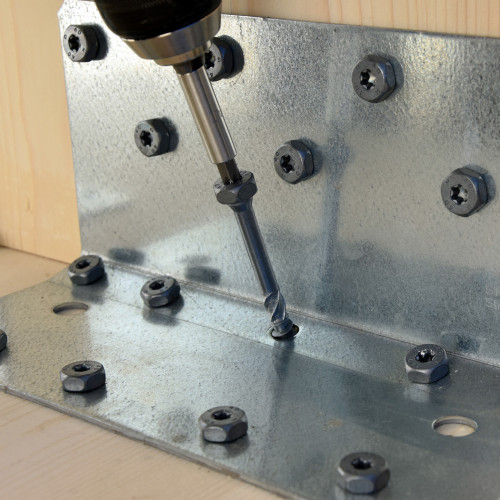

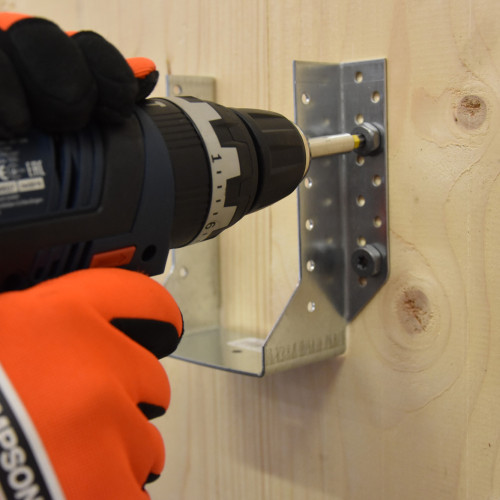

Installazione tipica

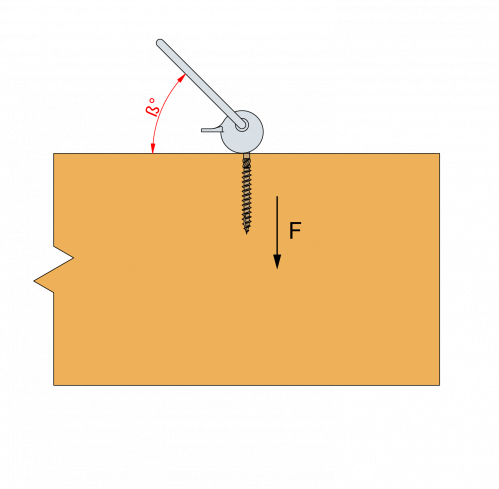

Sollevamento e trasporto di elementi in legno
Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno (pannelli, pavimenti, travetti...).

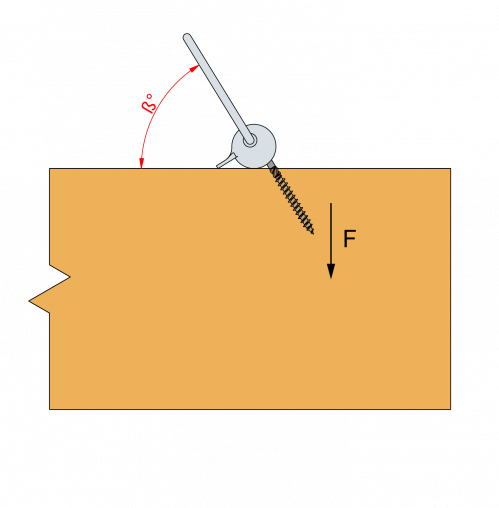

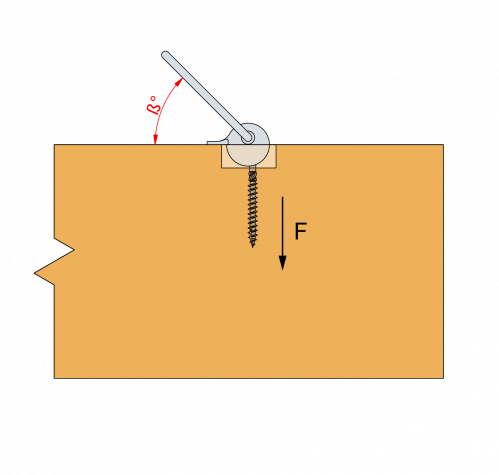

Le viti SSH possono essere installate in 3 configurazioni:
- - Viti SSH installate perpendicolarmente alla fibratura e sollecitate con un angolo,
- - Vite SSH inclinata con lo stesso angolo della cinghia di sollevamento, sollecitata nel suo asse,

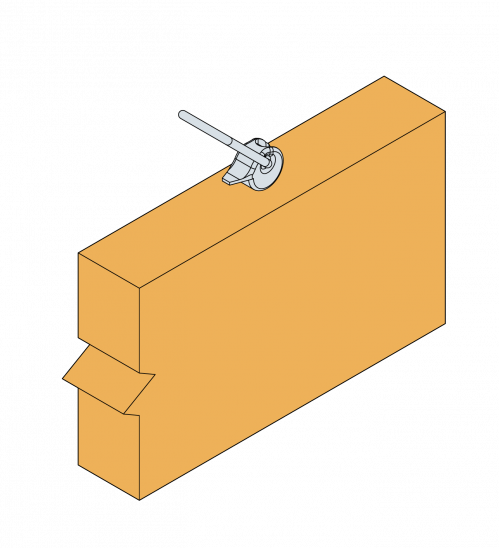

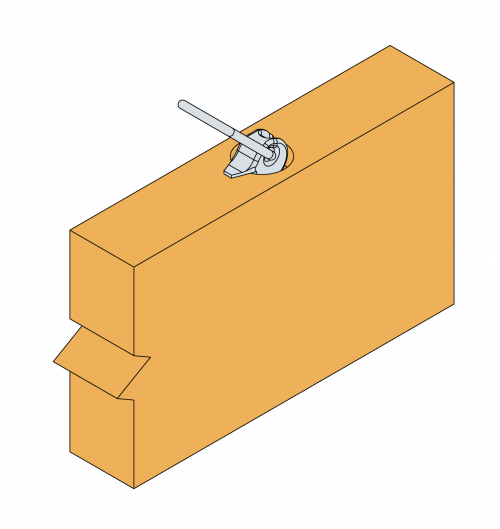

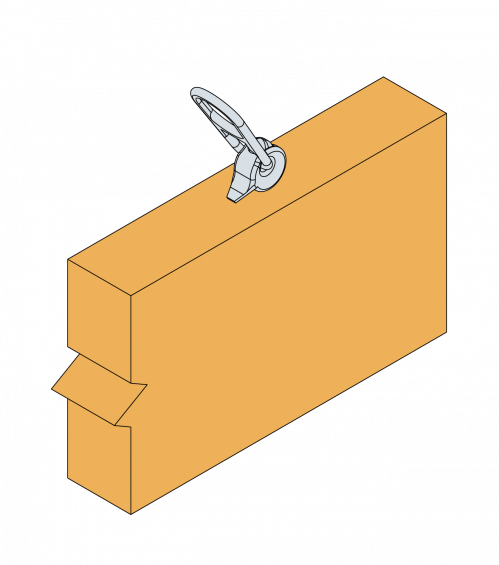

- - Viti SSH installate con una fresatura, perpendicolari alla fibratura del legno e sollecitate con un angolo.
Il diametro e la profondità della fresatura sono indicati nei dati tecnici dei fornitori di ganci.
Interasse e distanze dai bordi - Viti con carico a taglio
a1 e a2 possono essere moltiplicati per 0,85 per l'applicazione pannello/legno e per 0,7 per l'applicazione acciaio/legno. |
|
Codici
|
Distanze minime tra i bordi ed interasse per le viti caricate a taglio [mm]
|
|
Angolo tra il carico e fibre = 0°
|
Angolo tra il carico e fibre = 90°
|
|
a1.0 |
a2.0 |
a3.t.0 |
a3.c.0 |
a4.t.0 |
a4.c.0 |
a1.90 |
a2.90 |
a3.t.90 |
a3.c.90 |
a4.t.90 |
a4.c.90 |
| SSH6.0 |
30 |
18 |
72 |
42 |
18 |
18 |
24 |
24 |
42 |
42 |
42 |
18 |
| SSH8.0 |
40 |
24 |
96 |
56 |
24 |
24 |
32 |
32 |
56 |
56 |
56 |
24 |
| SSH10.0 |
50 |
40 |
80 |
40 |
30 |
30 |
40 |
40 |
80 |
70 |
40 |
30 |
| SSH12.0 |
60 |
48 |
84 |
48 |
36 |
36 |
48 |
48 |
84 |
84 |
48 |
36 |
Interasse e distanze dai bordi - Viti a carico assiale
|
Codici
|
Distanze minime tra i bordi ed interasse per le viti con carico assiale [mm]
|
|
a1 |
a2 |
a3.c |
a4.c |
| SSH6.0 |
42 |
30 |
60 |
24 |
| SSH8.0 |
56 |
40 |
80 |
32 |
| SSH10.0 |
70 |
50 |
100 |
40 |
| SSH12.0 |
84 |
60 |
120 |
48 |

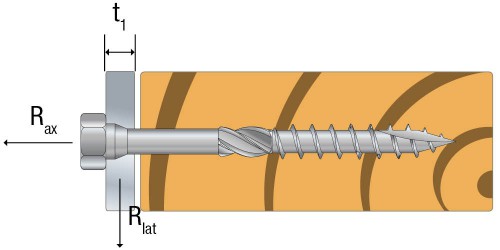

Abachi
Capacità caratteristiche - Legno/Acciaio
Le capacità di taglio sono indicate per piastre di acciaio spesse (tst = d) e sottili (tst = 0,5xd) nelle seguenti configurazioni:
- Asse di carico a 0° delle fibre del legno; Rv.0°.k
- Asse di carico a 90° delle fibre del legno; Rv.90°.k
Queste capacità sono valide per legname di classe C24 o superiore.
Per spessori intermedi di acciaio, le capacità devono essere calcolate per interpolazione lineare tra i valori limite della piastra sottile e spessa.
L'ipotesi di preforo per il calcolo delle capacità e delle distanze è soddisfatta. |
|
Codici
|
Capacità caratteristiche - Legno/Acciaio [kN]
|
|
Resistenza assiale
|
Resistenza di taglio- Piastra sottile
|
Resistenza di taglio- Piastra spesso
|
|
Rax,st,k |
Rv,pre,st,k |
Rv,nopre,st,k |
Rv,pre,st,k |
Rv,nopre,st,k |
| SSH8.0X60 |
4.7 |
4.73 |
2.76 |
6.39 |
4.48 |
| SSH8.0X80 |
4.7 |
4.93 |
3.74 |
6.48 |
5.23 |
| SSH8.0X100 |
6.1 |
5.29 |
4.4 |
6.85 |
5.59 |
| SSH10.0X50 |
3.9 |
3.62 |
2.59 |
5.87 |
4.92 |
| SSH10.0X60 |
5.1 |
5.68 |
3.16 |
7.68 |
5.29 |
| SSH10.0X80 |
5.1 |
6.41 |
4.32 |
8.54 |
6.2 |
| SSH10.0X100 |
6.7 |
6.81 |
5.47 |
8.94 |
7.09 |
| SSH12.0X60 |
7 |
6.55 |
3.53 |
9.27 |
6.45 |
| SSH12.0X80 |
7 |
8.23 |
4.84 |
10.91 |
7.41 |
| SSH12.0X100 |
8.1 |
8.49 |
6.14 |
11.17 |
8.74 |
| SSH12.0X120 |
12.4 |
9.59 |
7.45 |
12.27 |
9.84 |
| SSH12.0X140 |
12.4 |
9.59 |
7.87 |
12.27 |
9.84 |
| SSH12.0X160 |
16.1 |
10.5 |
8.78 |
13.18 |
10.75 |
| SSH12.0X180 |
16.1 |
10.5 |
8.78 |
13.18 |
10.75 |
| SSH12.0X200 |
16.1 |
10.5 |
8.78 |
13.18 |
10.75 |
|
