Il portapilastro PPD è adatto al fissaggio di supporti e pali in legno su fondazioni di calcestruzzo.
Caratteristiche prodotto
Materiale
- Acciaio S235JR secondo EN 10025:1993
- Zincatura galvanica
Vantaggi
- I portapilastri sono costituiti da piastre di acciaio a U con un ferro d'armatura saldato e zincati.
- Consentono un fissaggio sicuro e sono facili da installare.
Campi di impiego
Applicazioni
- Elemento di supporto: calcestruzzo
- Elemento secondario: legno massiccio, legno ingegnerizzato
Utilizzo
- Sono destinati principalmente all'uso in edifici leggeri, ad esempio: pergole e terrazze.
Dati tecnici
|
Codici
|
DB nr.
|
NOBB nr.
|

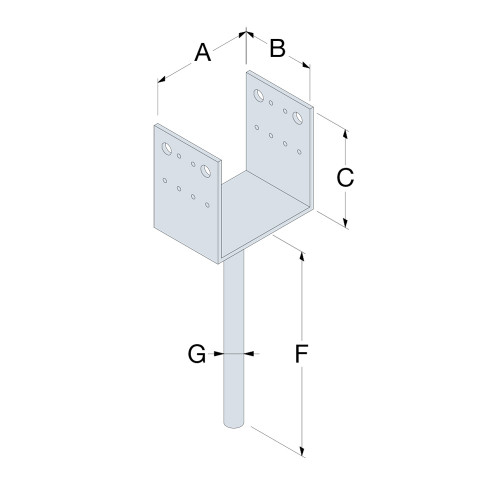

Dimensioni [mm]
|
Fori lato superiore
|
|
A
|
B
|
C
|
F
|
G
|
t
|
Ø5
|
Ø13,5
|
| PPD48/40G-R |
1454371 |
43975502 |
48 |
40 |
121.5 |
250 |
16 |
5 |
8 |
2 |
| PPD50/40G |
5653795 |
24942922 |
50 |
40 |
120.5 |
250 |
16 |
5 |
8 |
2 |
| PPD70/70G |
- |
- |
70 |
70 |
126.5 |
250 |
16 |
5 |
10 |
2 |
| PPD73/40G-R |
1454372 |
43975521 |
73 |
40 |
121.5 |
250 |
16 |
5 |
8 |
2 |
| PPD73/70G |
8978124 |
21594239 |
73 |
70 |
125 |
250 |
16 |
5 |
10 |
2 |
| PPD80/70G |
2856730 |
21219563 |
80 |
70 |
121.5 |
250 |
16 |
5 |
10 |
2 |
| PPD90/70G |
- |
- |
90 |
70 |
126.5 |
250 |
16 |
5 |
10 |
2 |
| PPD90/90G |
8978132 |
21594247 |
90 |
90 |
136.5 |
250 |
20 |
5 |
12 |
4 |
| PPD98/60G-R |
1454373 |
43975536 |
98 |
60 |
122.5 |
250 |
16 |
5 |
10 |
2 |
| PPD100/40G |
8978033 |
21594262 |
100 |
40 |
120.5 |
250 |
16 |
5 |
8 |
2 |
| PPD100/70G |
8978041 |
21594270 |
100 |
70 |
121.5 |
250 |
16 |
5 |
10 |
2 |
| PPD100/90G |
8978058 |
21594288 |
100 |
90 |
131.5 |
250 |
20 |
5 |
12 |
4 |
| PPD115/90G |
8978066 |
21594296 |
115 |
90 |
124 |
250 |
20 |
5 |
12 |
4 |
| PPD120/90G-FR |
5104553 |
43899584 |
120 |
90 |
121.5 |
250 |
20 |
5 |
12 |
4 |
| PPD123/90G |
8978074 |
21594304 |
123 |
90 |
120 |
250 |
20 |
5 |
12 |
4 |
| PPD125/90G-FR |
2856805 |
21219472 |
125 |
90 |
119 |
250 |
20 |
5 |
12 |
4 |
| PPD140/90G |
8978082 |
21594312 |
140 |
90 |
121.5 |
250 |
20 |
5 |
12 |
4 |
| PPD148/90G-R |
1452525 |
43975472 |
148 |
90 |
117.5 |
250 |
20 |
5 |
12 |
4 |
Carico Combinato
 o
|
|
Codici
|
Legno/Calcestruzzo
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Sul palo
|
R1.k |
R2.k |
R3.k |
R4.k |
|
Q.tà
|
Tipo
|
Classe calcestruzzo
|
|
C12/15
|
C20/25
|
| PPD48/40G-R |
8 |
CNA Ø4,0x40 |
min (40.3 ; 28.0/kmod) |
min (40.3 ; 40.9/kmod) |
min (14.7 ; 13.0/kmod) |
3.4/kmod |
min (8.3 ; 5.8/kmod) |
| PPD50/40G |
8 |
CNA Ø4,0x40 |
min (42.0 ; 28.0/kmod) |
40.9/kmod |
min (14.7 ; 12.2/kmod) |
3.4/kmod |
min (8.3 ; 5.8/kmod) |
| PPD70/70G |
10 |
CNA Ø4,0x40 |
28.0/kmod |
min (63.5 ; 40.9/kmod) |
min (18.4 ; 13.5/kmod) |
3.6/kmod |
min (10.9 ; 5.8/kmod) |
| PPD73/40G-R |
8 |
CNA Ø4,0x40 |
min (50.8 ; 28.0/kmod) |
38.6/kmod |
7.3/kmod |
3.4/kmod |
5.8/kmod |
| PPD73/70G |
10 |
CNA Ø4,0x40 |
28.0/kmod |
min (69.7 ; 40.9/kmod) |
min (18.4 ; 12.8/kmod) |
3.5/kmod |
min (10.9 ; 5.8/kmod) |
| PPD80/70G |
10 |
CNA Ø4,0x40 |
28.0/kmod |
min (81.9 ; 40.9/kmod) |
min (18.4 ; 11.4/kmod) |
3.7/kmod |
min (10.9 ; 5.8/kmod) |
| PPD90/70G |
10 |
CNA Ø4,0x40 |
36.9/kmod |
min (94.8 ; 54.5/kmod) |
min (18.4 ; 10.4/kmod) |
5.5/kmod |
min (14.6 ; 10.8/kmod) |
| PPD90/90G |
12 |
CNA Ø4,0x40 |
36.9/kmod |
min (78.4; 54.5/kmod) |
min (22.0 ; 13.4/kmod) |
6.4/kmod |
min (18.7 ; 11.4/kmod) |
| PPD98/60G-R |
10 |
CNA Ø4,0x40 |
28.0/kmod |
min (73.7 ; 40.9/kmod) |
7.6/kmod |
3.6/kmod |
5.8/kmod |
| PPD100/40G |
8 |
CNA Ø4,0x40 |
min (47.9 ; 28.0/kmod) |
min (47.9 ; 34.9/kmod) |
5.0/kmod |
3.4/kmod |
5.8/kmod |
| PPD100/70G |
10 |
CNA Ø4,0x40 |
28.0/kmod |
40.9/kmod |
8.7/kmod |
3.7/kmod |
5.8/kmod |
| PPD100/90G |
12 |
CNA Ø4,0x40 |
36.9/kmod |
min (99.4 ; 54.5/kmod) |
min (22.0 ; 11.7/kmod) |
6.6/kmod |
min (18.7 ; 11.4/kmod) |
| PPD115/90G |
12 |
CNA Ø4,0x40 |
36.9/kmod |
54.5/kmod |
9.9/kmod |
7.0/kmod |
11.4/kmod |
| PPD120/90G-FR |
12 |
CNA Ø4,0x40 |
36.9/kmod |
54.5/kmod |
9.4/kmod |
7.2/kmod |
11.4/kmod |
| PPD123/90G |
12 |
CNA Ø4,0x40 |
36.9/kmod |
54.5/kmod |
9.1/kmod |
7.2/kmod |
11.4/kmod |
| PPD125/90G-FR |
12 |
CNA Ø4,0x40 |
36.9/kmod |
54.5/kmod |
8.9/kmod |
7.3/kmod |
11.4/kmod |
| PPD140/90G |
12 |
CNA Ø4,0x40 |
36.9/kmod |
min (102.2 ; 54.5/kmod) |
7.8/kmod |
7.2/kmod |
11.4/kmod |
| PPD148/90G-R |
12 |
CNA Ø4,0x40 |
36.9/kmod |
min (99.9 ; 54.5/kmod) |
7.3/kmod |
7.3/kmod |
11.4/kmod |
Capacità caratteristiche predeterminate*
*Il carico caratteristico si basa su un carico di media durata e sulla classe di servizio 3 secondo EC5 (EN 1995) - kmod = 0,7. Per altre durate di carico e classi di servizio, fare riferimento all'ETA 07/0285. |
|
Codici
|
Legno/Calcestruzzo
|
|
Fissaggi
|
Capacità caratteristiche predeterminate* - Legno C24 [kN]
|
|
Sul palo
|
R1.k*
|
R2.k*
|
R3.k*
|
R4.k*
|
|
Q.tà
|
Tipo
|
Classe calcestruzzo
|
|
C12/15
|
C20/25
|
| PPD70/70G |
10 |
CNA Ø4,0x40 |
40 |
58.4 |
18.4 |
5.1 |
8.2 |
| PPD80/70G |
10 |
CNA Ø4,0x40 |
40 |
58.4 |
16.2 |
5.2 |
8.2 |
| PPD90/70G |
10 |
CNA Ø4,0x40 |
52.7 |
77.8 |
14.8 |
7.8 |
15.4 |
| PPD100/70G |
10 |
CNA Ø4,0x40 |
40 |
58.4 |
12.4 |
5.2 |
8.2 |
| PPD120/90G-FR |
12 |
CNA Ø4,0x40 |
52.7 |
77.8 |
13.4 |
10.2 |
16.2 |
| PPD140/90G |
12 |
CNA Ø4,0x40 |
52.7 |
77.8 |
11.1 |
10.2 |
16.2 |
Installazione tipica
Fissaggi
- Le basi dei pali PPD sono inserite nel calcestruzzo. I pali sono collegati con chiodi CNA o con bulloni.
Installazione di PPD in calcestruzzo
|
