Scheda tecnica
CNAPC34
Chiodi Anker in stecca 34° per chiodatrice

Chiodi Anker in stecca per il fissaggio in serie con l’ausilio di chiodatrice.

Caratteristiche prodotto

Materiale

  • Acciaio zincato 12 µm (classe 005 standard EN10016)

Caratteristiche

  • Collare sottotesta calibrato con invito conico per un inserimento sicuro nei fori dei connettori.
  • Elevata resistenza all'estrazione

Campi di impiego

Applicazioni

  • Elemento di supporto: legno massiccio, legno composito, lamellare
  • Elemento secondario: legno massiccio, legno composito, lamellare

Utilizzo

Fissaggio di:

  • Scarpe d'ancoraggio
  • Angolari
  • Bandelle
  • Piastre

Attrezzi compatibili

  • Chiodatrici con caricatore a 34°.

Dati tecnici

Dimensioni e Capacità caratteristiche

CNA Installation Image.jpg
CNAPC34 Dim Image.jpg

I carichi si riferiscono a piastre di acciaio di spessore 2 mm ed a legno di classe C24, per altri spessori e materiali fare riferimento a ETA-04/0013.

Codici DB nr. NOBB nr. Dimensioni [mm] Q.tà per stecca Q.tà per scatola Capacità caratteristiche - Legno C24 - Secondo ETA-04/0013 [kN]
d l dh ht Rlat.k Rax.k
CNA4.0X35PC34 1897085 51561493 4 35 7 1.5 22 1500 1.66 0.61
CNA4.0X40PC34 1897086 51561504 40 7 1.5 22 1500 1.83 0.74
CNA4.0X50PC34 1897087 51561512 50 7 1.5 22 1000 2.22 0.98
CNA4.0X60PC34 1897088 51561523 60 7 1.5 22 1000 2.36 1.23

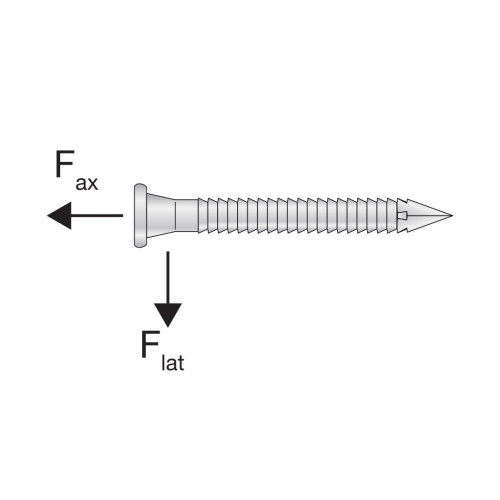

Capacità caratteristiche

I carichi si riferiscono a piastre di acciaio di spessore 2 mm ed a legno di classe C24, per altri spessori e materiali fare riferimento a ETA-04/0013.

Codici Capacità caratteristiche - Legno C24 - Secondo ETA-04/0013 [kN]
Rax.k Rlat.k
CNA4.0X35PC34 0.61 1.66
CNA4.0X40PC34 0.74 1.83
CNA4.0X50PC34 0.98 2.22
CNA4.0X60PC34 1.23 2.36
