Fiche technique

Les étriers pour croupe sont utilisés dans la fermette de section 38 mm. Ils permettent la réalisation d‘une croupe en assemblant les demi-fermes d‘arêtier et d‘empannon. Les modèles différent suivant le type de mise en oeuvre.

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 1,5 à 3 mm selon les modèles.

Avantages

Utilisable dans de multiples configurations,
Fixation sur bois ou sur béton...

Applications

Support

Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier...
Porté : bois massif...

Domaines d'utilisation

Fixation de fermettes pour la réalisation de croupes.

ETC

ETC434 Assemblages 2 éléments 1 arêtier simple - 1 empannon

Données techniques

Dimensions

ETC

Dimensions

Voir ce tableau en ligne ➡️

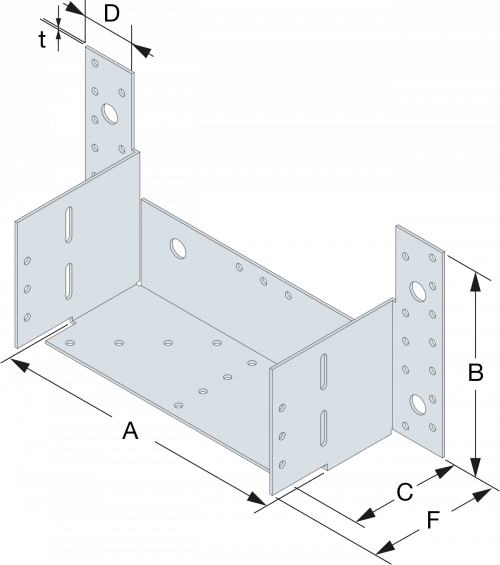

Références	Dimensions [mm]						Perçages					Poids [kg]
.
	A	B	C	D	F	t	Porteur		Porté
							Ø5	Ø13	Flancs		Fond
							Ø5	Ø13	Ø5	Ø5x7.5	Ø5
ETC434	140	145	80	225	100	1.5	24	4	6	8	10	0.55
ETC434D	140	145	80	185	100	1.5	20	4	6	8	10	0.48
ETC434G	140	145	80	185	100	1.5	20	4	6	8	10	0.48
ETC485R	195	145	110	279	90	2	24	4	12	-	31	0.85
ETC502	206	145	98	290	89	2	24	4	6	-	12	0.85
ETC835	355	240	110	481	143	3	40	4	14	-	33	2.8

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197 mm

ETC485R Assemblages 2 éléments 1 arêtier double - 1 empannon

C_Joist Hanger_Load direction_Ill_Instld_EU_FR_CY.jpg

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197 mm

Voir ce tableau en ligne ➡️

Références	Sections de bois et fixations							Valeurs Caractéristiques - Porteur ≥ 197 mm Bois C24 [kN]
Les valeurs au soulèvement sont calculés tel que : R_2,k= min (Empannon + 2Arêtier; Max) Les valeurs entre () sont les valeurs à utiliser si l'arêtier est doublé. La répartition des charges est la suivante : 25% sur l'empanon, 75% sur l'arêtier pour les ETC434 et ETC485R. 20% sur l'empanon, 40% sur chaque arêtier pour les ETC502 and ETC835. Des images d'installation des produits sont disponibles dans l'onglet "Mise en Oeuvre"*
	Porteur	Empannon			Arêtier			R_1.k			R_2.k
	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Empannon	Arêtier	Total	Empannon	Arêtier	Max.
ETC434	27 (27)	1	147	6	1 (2)	147	6 (7)	3 (4.2)	9 (12.6)	12 (16.8)	5.3 (5.3)	4.7 (5.7)	3.3 (3.3)
ETC485R	24	1	97	11	2	97	10	5.6	16.8	22.4	5.9	5.7	3.8
ETC502	27	1	97	4	1	97	6	4.6	9.3	23.2	1.2	5.6	4.4
ETC835	44	1	147	5	2	147	28	5.8	11.7	29.2	1.8	5.8	7.7

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197 mm

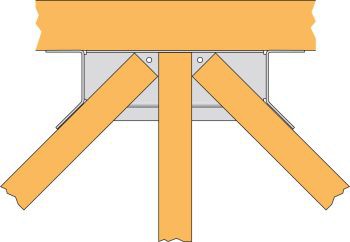

ETC502 Assemblages 3 éléments 2 arêtiers simples - 1 empannon

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197 mm

Voir ce tableau en ligne ➡️

Références	Sections de bois et fixations							Valeurs caractéristiques - Porteur ≥ 197 mm Bois C24 [kN]
Les valeurs au soulèvement sont calculées telles que : R_2,k= min (Empannon + 2*Arêtier; Max) La répartition de charge est la suivante : 40% sur l'empanon et 30% sur chaque arêtier pour l'ETC502.
	Porteur	Empannon			Arêtier			R_1,k			R_2.k
	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Empannon	Arêtier	Total	Empannon	Arêtier	Max.
ETC502	25	1	97	4	1	97	6	6.6	4.9	16.4	1.2	5.6	4.4

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 147 mm

ETC502 Assemblages 3 éléments 2 arêtiers simples - 1 empannon

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 147 mm

Voir ce tableau en ligne ➡️

Références	Sections de bois et fixations							Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN]
Les valeurs au soulèvement sont calculées telles que : R_2,k= min (Empannon + 2*Arêtier; Max) La répartition de charge est la suivante : 40% sur l'empanon et 30% sur chaque arêtier pour l'ETC502.
	Porteur	Empannon			Arêtier			R_1,k			R_2.k
	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Empannon	Arêtier	Total	Empannon	Arêtier	Max.
ETC502	23	1	97	4	1	97	6	5.8	4.3	14.4	1.2	5.6	3.3

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97 mm

ETC485R Assemblages 2 éléments 1 arêtier double - 1 empannon

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97 mm

Voir ce tableau en ligne ➡️

Références	Sections de bois et fixations							Valeurs Caractéristiques - Porteur ≥ 97 mm Bois C24 [kN]
Les valeurs descendantes sont calculées comme: R_1,k= min (Empannon + 2Arêtier; Total) Les valeurs ascendantes sont calculées comme: R_2,k= min (Empannon + 2Arêtier; Max) Les valeurs entre () sont les valeurs à utiliser si l'arêtier est doublé. La répartition de charge est la suivante en charge descendante : ETC434 : 25% sur l'empanon et 75% sur l'arêtier ETC502 : 40% sur l'empanon et 30% sur chaque arêtier
	Porteur	Empannon			Arêtier			R_1,k			R_2.k
	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Empannon	Arêtier	Total	Empannon	Arêtier	Max.
ETC434	19	1	147	6	1 (2)	147	6 (7)	5.3	4,7 (5,7)	5.5	5.3	4,7 (5,7)	3.3
ETC485R	20	1	97	11	2	97	10	-	-	-	5.9	5.7	3.8
ETC502	15	1	97	4	1	97	6	4.5	3.4	11.4	1.2	5.6	3.3
ETC835	26	1	147	5	2	147	28	-	-	-	1.8	5.8	7.7

Valeurs Caractéristiques - Bois sur Bois - 1 modèle gauche + 1 modèle droit

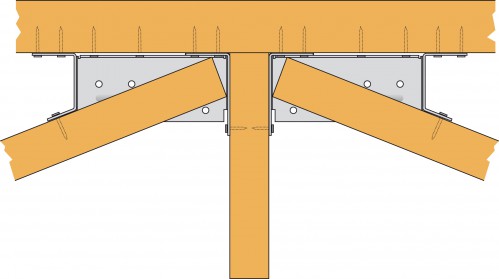

ETC434G et ETC434D - de chaque côté de l’empannon central

Valeurs Caractéristiques - Bois sur Bois - 1 modèle gauche + 1 modèle droit

Voir ce tableau en ligne ➡️

Références	Sections de bois et fixations							Valeurs Caractéristiques - Porteur ≥ 197 mm Bois C24 [kN]
Dans ce cas, l'installation est faite avec 1 ETC434G à gauche de l'empanon central et 1 ETC434D à droite de l'empannon central.
	Porteur	Empannon			Arêtier			R_1.k
	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Empannon	Arêtier	Total
ETC434D	40	1	147	4	1	147	16	3.3	6.6	16.5
ETC434G	40	1	147	4	1	147	16	3.3	6.6	16.5

Valeurs Caractéristiques - Bois sur bois avec vis SSH - Porteur ≥ 147 mm

ETC434 Assemblages 2 éléments 1 arêtier simple - 1 empannon

Valeurs Caractéristiques - Bois sur bois avec vis SSH - Porteur ≥ 147 mm

Voir ce tableau en ligne ➡️

Références	Sections de bois et fixations							Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN]
La répartition des charges est la suivante : Etrier ETC434 - Configuration "1 arêtier simple + 1 empanon" 25% sur l'empanon et 75% sur l'arêtier Etrier ETC502 - Configuration "2 arêtiers simples + 1 empanon" 20% sur l'empanon et 40% sur chaque arêtier
	Porteur	Empanon			Arêtier			R_1,k			R_2,k
	SSH12,0x60	Nb. de plis	Hauteur min.	CNA4,0x35	Nb. de plis	Hauteur min.	CNA4,0x35	Empanon	Arêtier	Total	Empanon	Arêtier	Max.
ETC434	4	1	97	5	1	97	5	2.5	7.6	10.2	1.2	3.5	4.6
ETC502	6	1	97	4	1	97	12	3	6.1	15.1	1.3	2.5	6.3

Mise en oeuvre

Fixations sur porté

Pointes annelées CNA Ø4,0 x 35 mm

Fixations sur porteur

Bois :

Pointes annelées CNA Ø4,0 x 35 mm,
Vis SSH12,0x60.

Acier :

Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Béton :

Cheville mécanique : WA M12-104/5,
Ancrage chimique : LMAS M12-150 avec résine AT-HP.

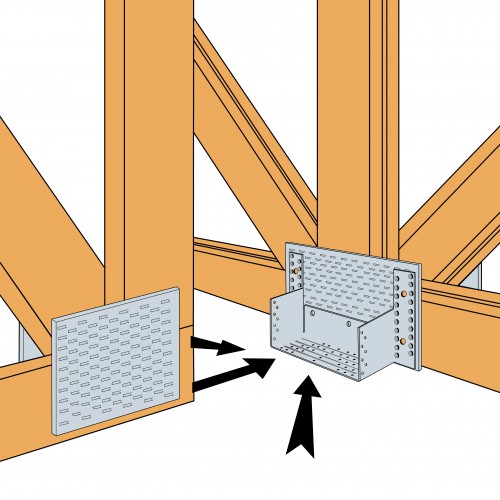

Installation

Utiliser toutes les fixations spécifiées pour une mise en oeuvre donnée. Les éléments réalisés avec 2 plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément (voir Eurocode 5).

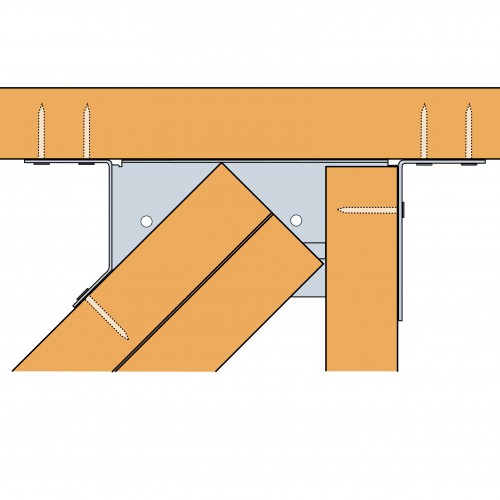

ETC434 Assemblages 2 éléments 1 arêtier simple - 1 empannon

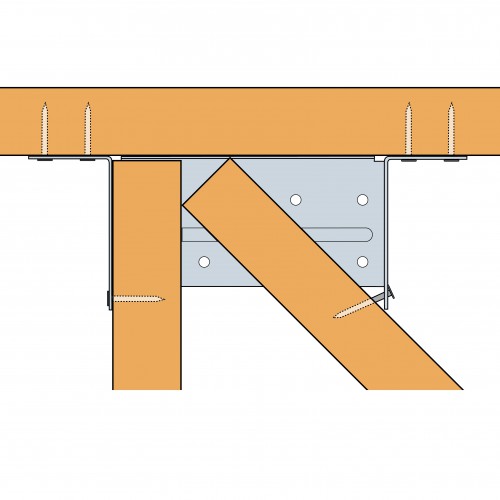

ETC434 Assemblages 2 éléments 1 arêtier double - 1 empannon

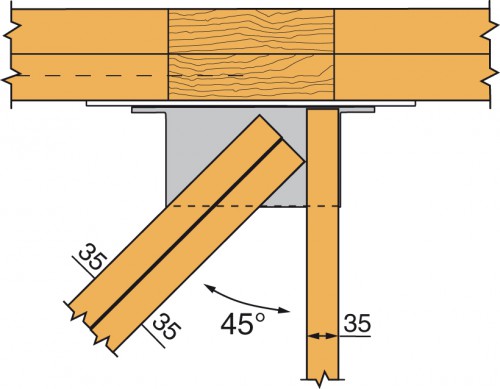

ETC485R Assemblages 2 éléments 1 arêtier double - 1 empannon

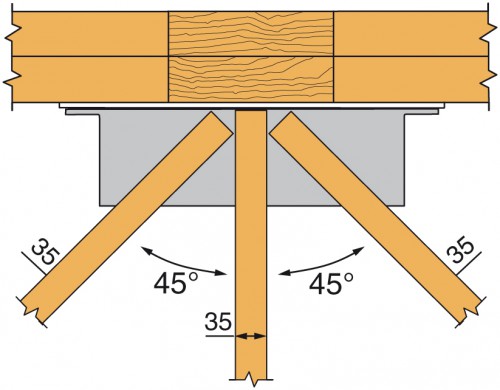

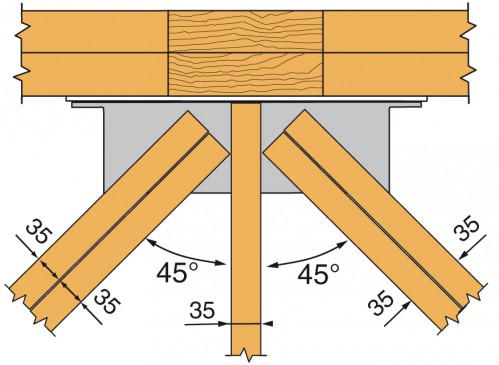

ETC502 Assemblages 3 éléments 2 arêtiers simples - 1 empannon


ETC835 Assembles 3 éléments 2 arêtiers simples - 1 empannon


ETC835 Assemblages 3 éléments 2 arêtiers doubles - 1 empannon

ETC434G et ETC434D - de chaque côté de l’empannon central
