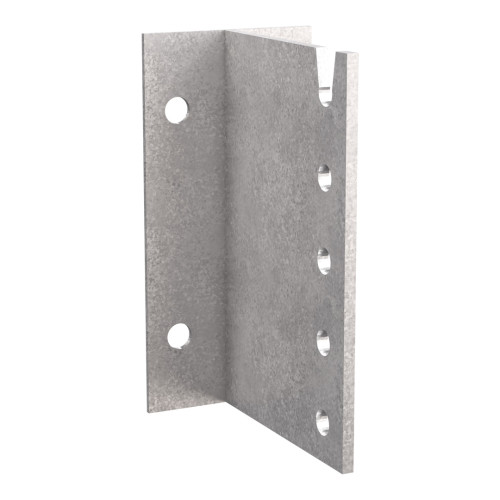

Sono progettati per connessioni a scomparsa tra elementi in legno e calcestruzzo. Il numero di spinotti e ancoraggi può essere scelto liberamente, a seconda del carico applicato. Le staffe a scomparsa BTC sono certificati per sopportare carichi in tutte e tre le direzioni. Pertanto, le connessioni tra travi con inclinazione del tetto possono essere realizzate in modo semplice e sicuro.
Caratteristiche prodotto
Vantaggi
La varietà di opzioni di connessione è riportata nell'ETA 07/0245, dove si trovano anche informazioni su:
- densità > 350 kg/m³
- diverse pendenze
- connessioni con il calcestruzzo
Campi di impiego
Applicazioni
- Elemento di supporto: calcestruzzo, acciaio
- Elemento secondario: legno massiccio, legno ingegnerizzato
Utilizzo

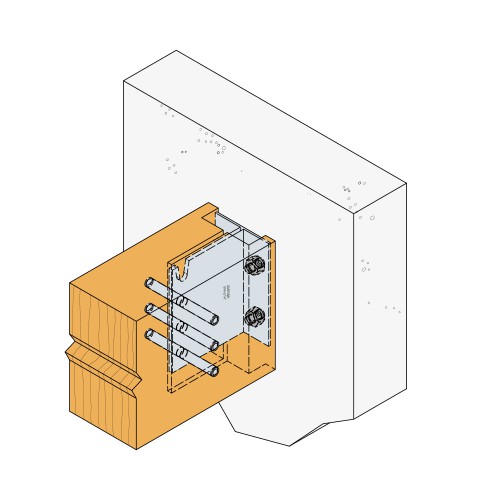

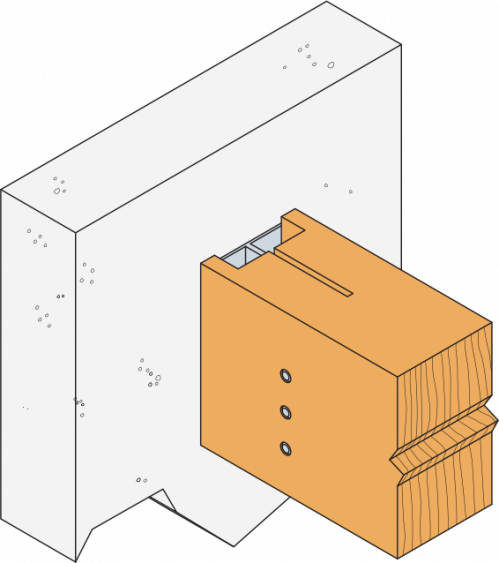

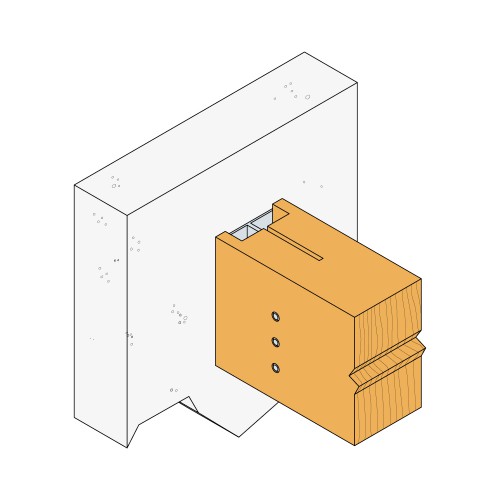

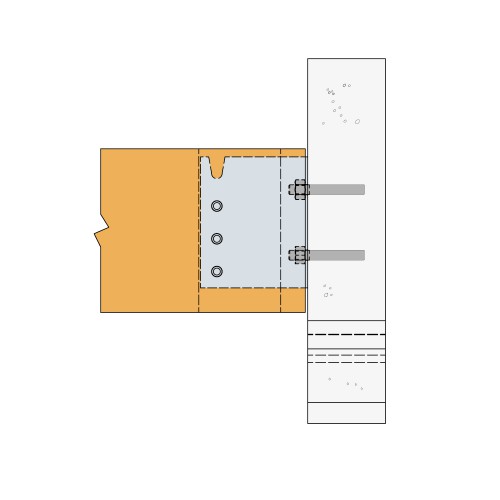

- Le scarpe fungono da connessioni a scomparsa tra le travi secondarie e le travi principali o le colonne.
- È possibile realizzare connessioni con pendenze fino a 45°
Dati tecnici
|
Codici
|
Dimensione travetto [mm]
|
DB nr.
|
NOBB nr.
|

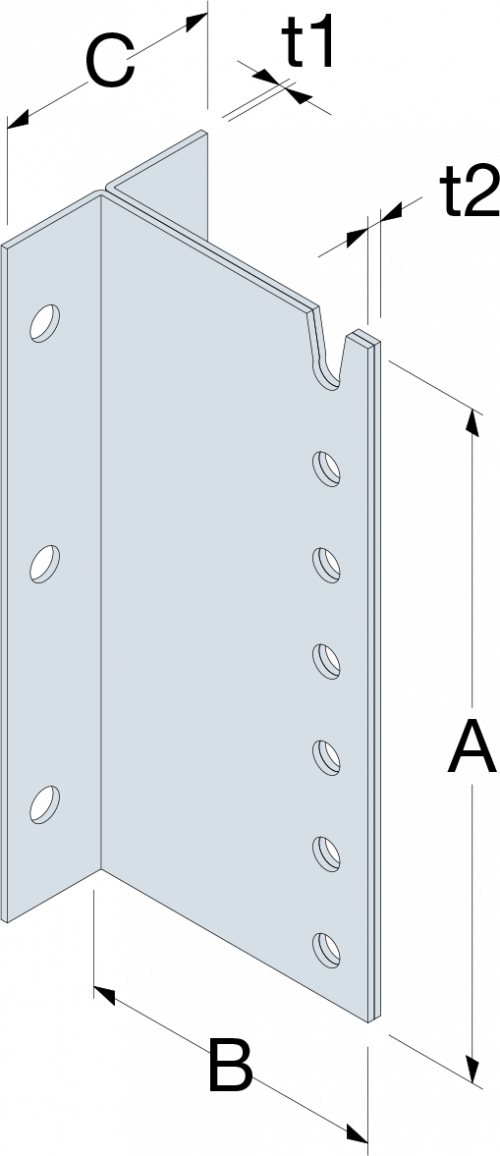

Dimensioni [mm]
|
Fori supporto
|
Fori travetto
|
Box Quantity
|
Peso [kg]
|
|
Altezza
|
A
|
B
|
C
|
t1 |
t2 |

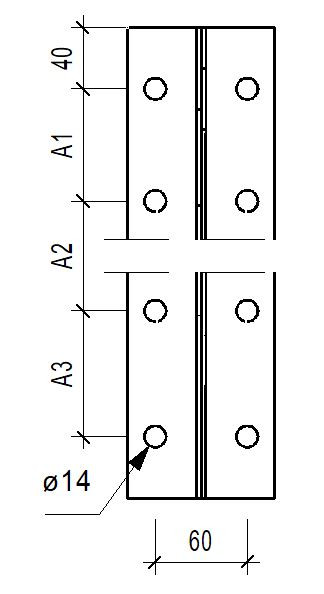

Ø14
|
40-A1-A2-A3 [mm]
|
Ø13
|
|
Min.
|
| BTC120-B |
160 |
1862285 |
51165921 |
120 |
131 |
96 |
3 |
6 |
2 |
40 |
3 |
15 |
1 |
| BTC160-B |
200 |
1870297 |
60010584 |
160 |
131 |
96 |
3 |
6 |
4 |
40-80 |
4 |
15 |
1.3 |
| BTC200-B |
240 |
1862286 |
51165936 |
200 |
131 |
96 |
3 |
6 |
4 |
40-120 |
5 |
12 |
1.7 |
| BTC240-B |
280 |
1870298 |
60010585 |
240 |
131 |
96 |
3 |
6 |
4 |
40-160 |
6 |
10 |
2 |
| BTC280-B |
320 |
- |
- |
280 |
131 |
96 |
3 |
6 |
6 |
40-100-100 |
7 |
8 |
2.3 |
| BTC320-B |
360 |
- |
- |
320 |
131 |
96 |
3 |
6 |
6 |
40-120-120 |
8 |
6 |
2.7 |
| BTC360-B |
400 |
- |
- |
360 |
131 |
96 |
3 |
6 |
6 |
40-140-140 |
9 |
6 |
3 |
| BTC400-B |
440 |
- |
- |
400 |
131 |
96 |
3 |
6 |
8 |
40-120-120-80 |
10 |
6 |
3.3 |
| BTC440-B |
480 |
- |
- |
440 |
131 |
96 |
3 |
6 |
8 |
40-120-120-120 |
11 |
5 |
3.7 |
| BTC480-B |
520 |
- |
- |
480 |
131 |
96 |
3 |
6 |
8 |
40-120-120-160 |
12 |
5 |
4 |
| BTC520-B |
560 |
- |
- |
520 |
131 |
96 |
3 |
6 |
8 |
40-160-160-120 |
13 |
4 |
4.3 |
| BTC560-B |
600 |
- |
- |
560 |
131 |
96 |
3 |
6 |
8 |
40-160-160-160 |
14 |
4 |
4.7 |
| BTC600-B |
640 |
- |
- |
600 |
131 |
96 |
3 |
6 |
8 |
40-160-160-200 |
15 |
4 |
5 |
Capacità caratteristiche - Trave/Supporto rigido
Per la combinazione di carichi:
Le capacità R2,k sono calcolate come R2,k = R1,k x (numero di spinotti - 1) / (numero di spinotti).
Lo spinotto superiore non è considerato per le capacità di sollevamento in quanto è posizionato in un foro aperto.
La resistenza degli ancoraggi e il loro numero devono essere verificati secondo l'ETA e il tipo di supporto. Il numero di ancoraggi riportato nella tabella è il massimo. Se la loro resistenza è determinante, è quella da considerare per la connessione. |
|
Codici
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Supporto
|
Travetto
|
R1,k |
R2,k |
|
Q.tà
|
Tipo
|
Q.tà
|
Tipo
|
Lunghezza spinotto [mm]
|
Lunghezza spinotto [mm]
|
|
80
|
100
|
120
|
140
|
160
|
180
|
80
|
100
|
120
|
140
|
160
|
180
|
| BTC120-B |
2 |
Ø 12 |
3 |
STD12 |
11.5 |
12.7 |
14.2 |
15.8 |
17.2 |
17.2 |
7.7 |
8.5 |
9.5 |
10.5 |
11.5 |
11.5 |
| BTC160-B |
4 |
Ø 12 |
4 |
STD12 |
18.5 |
20.4 |
22.8 |
25.3 |
27.8 |
27.8 |
13.9 |
15.3 |
17.1 |
19 |
20.9 |
20.9 |
| BTC200-B |
4 |
Ø 12 |
5 |
STD12 |
26.7 |
29.4 |
32.7 |
36.4 |
40.3 |
40.3 |
21.4 |
23.5 |
26.2 |
29.1 |
32.2 |
32.2 |
| BTC240-B |
4 |
Ø 12 |
6 |
STD12 |
35.8 |
39.4 |
43.8 |
48.6 |
53.8 |
54.3 |
29.8 |
32.8 |
36.5 |
40.5 |
44.8 |
45.3 |
| BTC280-B |
6 |
Ø 12 |
7 |
STD12 |
45.6 |
50.1 |
55.6 |
61.7 |
68.3 |
69.4 |
39.1 |
42.9 |
47.7 |
52.9 |
58.5 |
59.5 |
| BTC320-B |
6 |
Ø 12 |
8 |
STD12 |
56 |
61.4 |
68.1 |
75.5 |
83.4 |
85.5 |
49 |
53.7 |
59.6 |
66.1 |
73 |
74.8 |
| BTC360-B |
6 |
Ø 12 |
9 |
STD12 |
66.8 |
73.1 |
80.9 |
89.6 |
99 |
102.2 |
59.4 |
65 |
71.9 |
79.6 |
88 |
90.8 |
| BTC400-B |
8 |
Ø 12 |
10 |
STD12 |
77.9 |
85.1 |
94 |
104.1 |
114.8 |
119.5 |
70.1 |
76.6 |
84.6 |
93.7 |
103.3 |
107.6 |
| BTC440-B |
8 |
Ø 12 |
11 |
STD12 |
89 |
97.2 |
107.3 |
118.7 |
130.9 |
133.3 |
81 |
88.4 |
97.5 |
107.9 |
119 |
121.2 |
| BTC480-B |
8 |
Ø 12 |
12 |
STD12 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
92.1 |
100.4 |
110.6 |
122.3 |
134.8 |
134.8 |
| BTC520-B |
8 |
Ø 12 |
12 |
STD12 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
| BTC560-B |
8 |
Ø 12 |
12 |
STD12 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
| BTC600-B |
8 |
Ø 12 |
12 |
STD12 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
100.5 |
109.5 |
120.7 |
133.4 |
147 |
147 |
Capacità caratteristiche - Trave/Supporto rigido - R3.k e R4.k
La resistenza degli ancoraggi e il loro numero devono essere verificati secondo l'ETA e il tipo di supporto. Il numero di ancoraggi riportato nella tabella è il massimo. Se la loro resistenza è determinante, è quella da considerare per la connessione. |
|
Codici
|
Fissaggi
|
Product characteristic capacities - Timber C24 [kN]
|
Capacità caratteristiche - Legno C24 [kN]
|
Capacità caratteristiche semplificate - Legno C24
|
|
Supporto
|
Travetto
|
R3,k |
R4,k |
R4,k [kN]
|
|
Q.tà
|
Tipo
|
Q.tà
|
Type
|
Lunghezza spinotto [mm]
|
|
60
|
80
|
100
|
120
|
140
|
160
|
180
|
| BTC120-B |
2 |
Ø 12 |
3 |
STD12 |
2.6 |
2.9 |
3.5 |
4 |
4.5 |
5.2 |
5.3 |
6,7/kmod |
6.1 |
| BTC160-B |
4 |
Ø 12 |
4 |
STD12 |
3.2 |
3.9 |
4.4 |
5 |
5.9 |
6.5 |
7 |
13,4/kmod |
12.2 |
| BTC200-B |
4 |
Ø 12 |
5 |
STD12 |
4 |
4.9 |
5.5 |
6.3 |
7.2 |
7.8 |
8.8 |
13,4/kmod |
12.2 |
| BTC240-B |
4 |
Ø 12 |
6 |
STD12 |
4.8 |
5.7 |
6.6 |
7.5 |
8.4 |
9.1 |
10.4 |
13,4/kmod |
12.2 |
| BTC280-B |
6 |
Ø 12 |
7 |
STD12 |
5.6 |
6.5 |
7.6 |
8.7 |
9.6 |
10.4 |
11.9 |
20,1/kmod |
18.3 |
| BTC320-B |
6 |
Ø 12 |
8 |
STD12 |
6.4 |
7.3 |
8.6 |
9.7 |
10.8 |
11.8 |
13.4 |
20,1/kmod |
18.3 |
| BTC360-B |
6 |
Ø 12 |
9 |
STD12 |
7.2 |
8.1 |
9.5 |
10.8 |
12 |
13.2 |
14.9 |
20,1/kmod |
18.3 |
| BTC400-B |
8 |
Ø 12 |
10 |
STD12 |
8 |
8.9 |
10.5 |
11.9 |
13.2 |
14.7 |
16.4 |
26,8/kmod |
24.4 |
| BTC440-B |
8 |
Ø 12 |
11 |
STD12 |
8.8 |
9.7 |
11.4 |
13 |
14.4 |
16.1 |
17.8 |
26,8/kmod |
24.4 |
| BTC480-B |
8 |
Ø 12 |
12 |
STD12 |
9.6 |
10.6 |
12.4 |
14.1 |
15.6 |
17.6 |
19.3 |
26,8/kmod |
24.4 |
| BTC520-B |
8 |
Ø 12 |
12 |
STD12 |
10.4 |
11.4 |
13.3 |
15.1 |
16.8 |
19.1 |
20.8 |
26,8/kmod |
24.4 |
| BTC560-B |
8 |
Ø 12 |
12 |
STD12 |
11.2 |
12.3 |
14.3 |
16.2 |
18 |
20.5 |
22.3 |
26,8/kmod |
24.4 |
| BTC600-B |
8 |
Ø 12 |
12 |
STD12 |
12 |
13.2 |
15.2 |
17.3 |
19.2 |
22 |
23.8 |
26,8/kmod |
24.4 |
Capacità caratteristiche - Trave/Trave - R1,k e R2,k
Per la combinazione di carichi:
\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1
Le capacità R2,k sono calcolate come R2,k = R1,k x (numero di spinotti - 1) / (numero di spinotti).
Lo spinotto superiore non è considerato per le capacità di sollevamento in quanto è posizionato in un foro aperto. |
|
Codici
|
Capacità caratteristiche - Trave/Trave C24
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Supporto
|
Travetto
|
R1,k |
R2,k |
|
Q.tà
|
Tipo
|
Q.tà
|
Tipo
|
Lunghezza spinotto
|
|
60
|
80
|
100
|
120
|
140
|
160
|
| BTC120-B |
2 |
SSH12.0x60 |
3 |
STD12 |
10.1 |
10.1 |
10.1 |
10.1 |
10.1 |
10.1 |
10.1 |
| BTC160-B |
4 |
SSH12.0x60 |
4 |
STD12 |
20.1 |
18.1 |
18.3 |
18.7 |
19 |
19.4 |
19.6 |
| BTC200-B |
4 |
SSH12.0x60 |
5 |
STD12 |
20.1 |
19.6 |
19.8 |
20 |
20.1 |
20.1 |
20.1 |
| BTC240-B |
4 |
SSH12.0x60 |
6 |
STD12 |
20.1 |
20.1 |
20.1 |
20.1 |
20.1 |
20.1 |
20.1 |
| BTC280-B |
6 |
SSH12.0x60 |
7 |
STD12 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
| BTC320-B |
6 |
SSH12.0x60 |
8 |
STD12 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
| BTC360-B |
6 |
SSH12.0x60 |
9 |
STD12 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
30.2 |
| BTC400-B |
8 |
SSH12.0x60 |
10 |
STD12 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
| BTC440-B |
8 |
SSH12.0x60 |
11 |
STD12 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
| BTC480-B |
8 |
SSH12.0x60 |
12 |
STD12 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
| BTC520-B |
8 |
SSH12.0x60 |
13 |
STD12 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
| BTC560-B |
8 |
SSH12.0x60 |
14 |
STD12 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
| BTC600-B |
8 |
SSH12.0x60 |
15 |
STD12 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
40.2 |
Capacità caratteristiche - Trave/Trave - R3,k e R4,k
|
Codici
|
Capacità caratteristiche - Trave/Trave C24
|
|
Fissaggi
|
Capacità caratteristiche - Legno C24 [kN]
|
|
Supporto
|
Travetto
|
R3,k |
R4,k |
|
Q.tà
|
Tipo
|
Q.tà
|
Tipo
|
Lunghezza spinotto
|
|
60
|
80
|
100
|
120
|
140
|
160
|
180
|
200
|
| BTC120-B |
2 |
SSH12.0x60 |
3 |
STD12 |
1.8 |
3 |
2.4 |
3.6 |
4.2 |
4.9 |
5.5 |
6.2 |
6.3/kmod |
| BTC160-B |
4 |
SSH12.0x60 |
4 |
STD12 |
2.5 |
3.9 |
3.2 |
4.7 |
5.5 |
6.3 |
7.1 |
7.9 |
10/kmod |
| BTC200-B |
4 |
SSH12.0x60 |
5 |
STD12 |
3 |
4.7 |
3.8 |
5.7 |
6.6 |
7.6 |
8.6 |
9.5 |
12.6/kmod |
| BTC240-B |
4 |
SSH12.0x60 |
6 |
STD12 |
3.3 |
5.3 |
4.3 |
6.4 |
7.6 |
8.7 |
9.8 |
11 |
12.6/kmod |
| BTC280-B |
6 |
SSH12.0x60 |
7 |
STD12 |
4.1 |
6.4 |
5.2 |
7.7 |
8.9 |
10.2 |
11.5 |
12.8 |
17.6/kmod |
| BTC320-B |
6 |
SSH12.0x60 |
8 |
STD12 |
4.7 |
7.2 |
5.9 |
8.7 |
10.1 |
11.5 |
13 |
14.4 |
20.2/kmod |
| BTC360-B |
6 |
SSH12.0x60 |
9 |
STD12 |
4.9 |
7.8 |
6.3 |
9.4 |
11 |
12.6 |
14.2 |
15.8 |
20.2/kmod |
| BTC400-B |
8 |
SSH12.0x60 |
10 |
STD12 |
5.7 |
8.9 |
7.3 |
10.6 |
12.3 |
14.1 |
15.9 |
17.6 |
25.2/kmod |
| BTC440-B |
8 |
SSH12.0x60 |
11 |
STD12 |
6.3 |
9.7 |
8 |
11.6 |
13.5 |
15.4 |
17.3 |
19.3 |
27.8/kmod |
| BTC480-B |
8 |
SSH12.0x60 |
12 |
STD12 |
6.6 |
10.3 |
8.4 |
12.4 |
14.4 |
16.5 |
18.6 |
20.7 |
27.8/kmod |
| BTC520-B |
8 |
SSH12.0x60 |
13 |
STD12 |
6.8 |
10.9 |
8.8 |
13.1 |
15.4 |
17.6 |
19.9 |
22.1 |
27.8/kmod |
| BTC560-B |
8 |
SSH12.0x60 |
14 |
STD12 |
7.1 |
11.5 |
9.2 |
13.9 |
16.3 |
18.7 |
21.1 |
23.6 |
27.8/kmod |
| BTC600-B |
8 |
SSH12.0x60 |
15 |
STD12 |
7.4 |
12.1 |
9.7 |
14.6 |
17.2 |
19.8 |
22.4 |
25 |
27.8/kmod |
Installazione tipica
Fissaggi
- Spinotti in acciaio Ø12 mm, lunghezza secondo la larghezza della trave
- Bulloni M12 secondo le esigenze statiche
|
